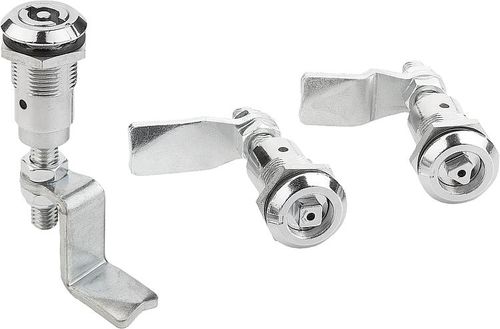

Nottolino a compressione 05575

1/4 di giroregolabile

Serratura girevole a compressione con linguetta ad altezza regolabile Materiale: Alloggiamento, azionamento e dado in zinco pressofuso. Guarnizione piatta in CR. Linguetta in acciaio. Versione: Alloggiamento, azionamento cromato. Dado e linguetta zincati. Nota: Le serrature girevoli a pressione vengono impiegate principalmente per le porte e gli alloggiamenti dove è necessaria una pressione di contatto maggiore della guarnizione. Inseribili a destra o sinistra.Il procedimento di chiusura procede sempre in senso orario. La serratura girevole può essere inserita pre-montata. Resistente alle vibrazioni grazie al meccanismo di ritenuta con sollecitazione elastica nella posizione di finecorsa "bloccata". Testata a norma DIN EN 60068-2-64 (oscillazione) e DIN EN 60068-2-27 (urto), norma di prova 61373. Resistenza alle vibrazioni secondo i requisiti per applicazioni ferroviarie della categoria 1, classe B (=requisito massimo). Resistente all'acqua e alla polvere secondo IP65. Ordinare la linguetta separatamente, nel modello desiderato. Ogni linguetta è combinabile con ogni alloggiamento. Funzioni: Ruotando in direzione destrorsa l'azionamento, la linguetta viene ruotata di 90° e portata in posizione di chiusura. Ruotando ulteriormente di 90°, la linguetta viene serrata in direzione assiale aumentando quindi la pressione di contatto.La corsa di serraggio è pari a 6 mm. Con segno sull'alloggiamento per la posizione "bloccata". Accessori: Chiave a tubo 05586 Nota disegno: Azionamento: a) Chiave quadra 8 mm b) Chiave a doppio incavo 3 mm c) Chiave a doppio incavo 5 mm d) A triangolo 8 mm
