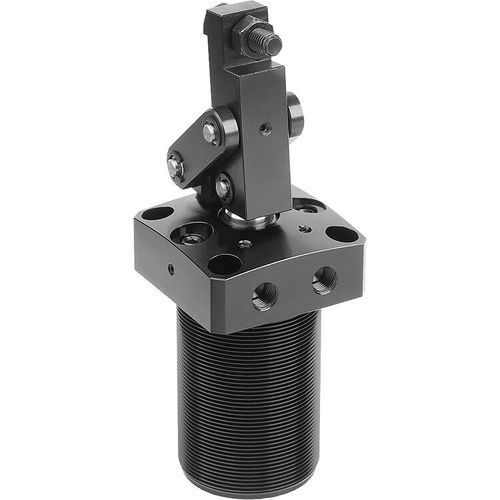

Cilindro di bloccaggio 05609 series

pneumaticoa pistonea doppio effetto

Staffa a leva pneumatica avvitabile con flangia Materiale: Corpo base alluminio. Pistone acciaio. Versione: Corpo base anodizzato colore nero. Pistone con cromatura dura. Nota: Le staffe a leva pneumatiche avvitabili con flangia sono utilizzate quando sono sufficienti forze di serraggio ridotte o quando il punto di serraggio deve essere libero per il posizionamento o la rimozione del pezzo. Data la forma costruttiva è possibile un montaggio con ingombro minimo. Con l'ausilio del filetto di avvitamento la staffa girevole può essere regolata in altezza ed è idonea per un montaggio incassato nel dispositivo. Data la funzione a doppio effetto della staffa, il pistone viene movimentato verso il basso e verso l'alto per effetto della pressione. Le staffe a leva possono essere utilizzate per serrare pezzi con un profilo ridotto. La staffa a leva non deve essere ostacolata nei suoi movimenti. F1 = pressione di esercizio max. consentita a 7 bar. Rispetto alle staffe girevoli, le staffe a leva di misura uguale possono creare forze di serraggio superiori grazie al meccanismo a leva. La staffa a leva avvitabile con flangia può essere fissata dall'alto o dal basso con l'ausilio di una ghiera a intagli a norma DIN 70852 (07590-05). È anche possibile fissare la staffa a leva sul dispositivo dall'alto mediante quattro viti a testa cilindrica. La posizione del braccio tenditore può essere adattata singolarmente. La staffa girevole deve essere operata solo con aria oliata. I fori di fissaggio nella flangia hanno le stesse dimensioni di quelli della flangia filettata 05610-20. Le ghiere a intagli non sono incluse nella fornitura.
