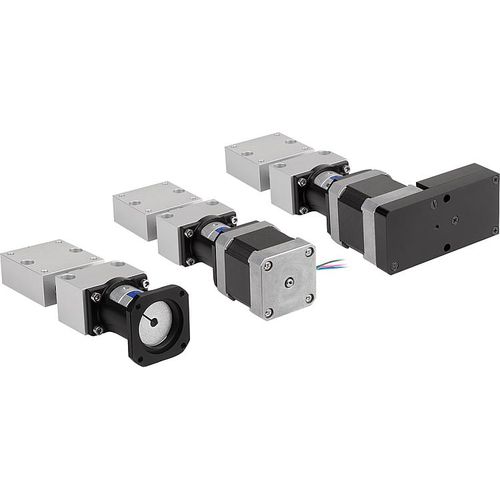

Tavola di posizionamento lineare 21080
a motorealluminio

tavola di posizionamento lineare
tavola di posizionamento lineare
tavola di posizionamento lineare
tavola di posizionamento lineare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Orientazione
lineare
Tipo
a motore
Altre caratteristiche
alluminio
Corsa

Min.: 24 mm
(0,945 in)

Max.: 30 mm
(1,181 in)

Descrizione

Tavole di posizionamento corte con azionamento elettrico coassiale Materiale: Supporto di cuscinetto e slitte in lega di alluminio. Perni di centratura e mandrino filettato in acciaio inox. Cuscinetto radente per perni di centratura e dado del mozzo in plastica speciale di ottima qualità. Accoppiamento a denti in alluminio con giunto a stella in poliuretano. Versione: Lega di alluminio anodizzata. Acciaio inox temprato e rettificato. Mandrino filettato con cuscinetti a sfera. Indicazioni per l'effettuazione dell'ordine d'acquisto: La posizione di uscita cavo e/o unità di controllo viene fornita come rappresentato nel disegno tecnico. Nota: Tavole di posizionamento per operazioni di regolazione e posizionamento a motore. Le boccole di scorrimento e i dadi del mandrino sono adatti per il funzionamento a secco, si consiglia tuttavia una lubrificazione con un grasso per cuscinetti radenti in plastica. Il software di programmazione e il cavo di interfaccia per il motore passo-passo con controllo di posizionamento vengono offerti come accessori (21088). Il motore passo-passo con la sua risoluzione di 200 passi per giro consente una precisione di posizionamento da una direzione di 0,005 mm. La precisione di posizionamento assoluta da una direzione è pari a 0,01 mm. Il sistema può essere utilizzato con un tempo di accensione del 100%. Combinabile con tutti i componenti della stessa grandezza. Dati tecnici: Alzata mandrino filettato: 2 mm Gioco assiale mandrino filettato: <0,04 mm Gioco radiale guide: <0,02 mm N. giro ingresso massimo: 600 U/min Velocità massima di spostamento: 20 mm/s Tempo di accensione massimo: 100 % Temperatura di funzionamento: da +10 °C a +50 °C
