Materiale:
Rivestimento esterno in acciaio per cuscinetti volventi.
Gabbia in acciaio.
Sfere di acciaio.
Nota:

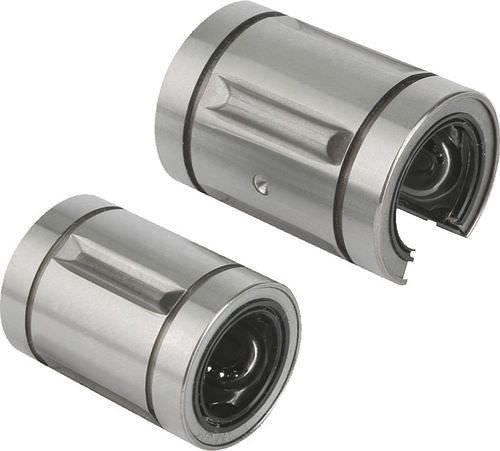

I cuscinetti a sfere lineari corrispondono alla serie 3 secondo ISO 10285. Con guarnizione su entrambi i lati. I cuscinetti a sfere lineari sono provvisti di gabbia di acciaio. Il fissaggio dei cuscinetti a sfere lineari avviene per mezzo di anelli di fermo secondo DIN 471/472.
Tolleranze consigliate:
Albero: h6
Alloggiamento: H7
I cuscinetti a sfere lineari con guarnizione su entrambi i lati devono essere ingrassati prima di essere inseriti.
I valori di carico forniti si riferiscono all’impiego di alberi temprati e rettificati. gelten bei Einsatz von gehärteten und geschliffenen Wellen.
