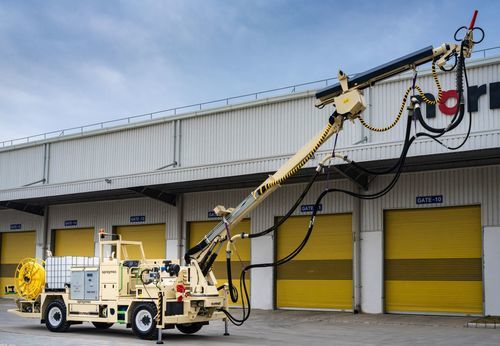

Pompa per calcestruzzo mobile SPRAYMEC 5100

per galleriaper cantiereper applicazioni minerarie

Panoramica
Spraymec 5100 è una spruzzatrice per calcestruzzo mobile progettata per profili di galleria medi e grandi. Il sistema a circuito chiuso sincronizza la dosatura dell'accelerante con l'erogazione del calcestruzzo. Una pompa a doppio pistone NSP 30 a bassa pulsazione (fino a 30 m3/h) con funzione di inversione e controllo idraulico indipendente assicura un flusso di calcestruzzo uniforme. Il manipolatore di spruzzo altamente manovrabile offre ampia copertura e protezione contro il rimbalzo. Compressore di bordo ad alto volume e tubazioni in acciaio di grande diametro riducono intasamenti. Comandi classificati IP65, diagnostica CAN bus e sistemi opzionali di pulizia e lubrificazione automatica migliorano la disponibilità. Sterzo a quattro ruote e trazione integrale per operare in ambienti sotterranei confinati.

Specifiche chiave

• Spruzzatrice per gallerie su telaio rigido
• Portata verticale max: 14 m
• Portata pompa calcestruzzo: Fino a 30 m3/h (NSP 30)
• Altezza di marcia: 2,9 m

Caratteristiche
Sicurezza

• Cabina omologata FOPS/ROPS
• Interruttore di interblocco porta cabina con applicazione freno di sicurezza di serie
• Telecamera di retromarcia opzionale per migliore visibilità posteriore
• Freni di sicurezza SAHR a prova di guasto

Ergonomia e ambiente operatore

• Cabina progettata con priorità a ergonomia e sicurezza
• Sedile conducente sospeso con cintura addominale retrattile e interruttore di sicurezza

Produttività ed efficienza

• Asta di spruzzo agile e precisa con inseguimento verticale e orizzontale, movimento automatico del telescopio superiore e nutazione dell'ugello
• Eccellente protezione contro i rimbalzi e movimenti idraulici proporzionali, regolati in pressione
• Opzionale: sistema di misura dello spessore del calcestruzzo Normet SmartScan
• Pompa calcestruzzo NSP 30 a doppio pistone a bassa pulsazione (fino a 30 m3/h) con inversione e agitazione azionata idraulicamente
• Sistema accelerante con pompa azionata idraulicamente e controllo elettrico (12 bar) e serbatoio accelerante 1000 l (secondo serbatoio 1000 l opzionale)
• Dosaggio dell'accelerante completamente sincronizzato con l'alimentazione del calcestruzzo
• Lavatrice ad alta pressione con avvolgitubo; compressore a vite elettrico opzionale
• Sistemi opzionali: lubrificazione automatica, lavaggio automatico della linea del calcestruzzo, sistema acqua ad alta pressione per pulizia e pre-umidificazione

Specifiche tecniche

• Modello: Spraymec 5100
• Tipo macchina: Spruzzatrice per gallerie su telaio rigido
• Portata verticale max: 14 m
• Portata pompa calcestruzzo: Fino a 30 m3/h (NSP 30)
• Altezza di marcia: 2,9 m
• Pompa accelerante: Azionata idraulicamente, controllo elettrico (12 bar)
• Serbatoio accelerante: 1000 l (secondo serbatoio 1000 l opzionale)
• Compressore di bordo ad alto volume
• Tubazioni in acciaio di grande diametro per minimizzare gli intasamenti
• Comandi: Classe IP65
• Diagnostica: CAN bus
• Trazione e sterzo: Trazione 4 ruote e sterzo a 4 ruote
• Idraulica: Controllo idraulico indipendente, movimenti proporzionali e regolati in pressione
• Opzioni: Normet SmartScan, lubrificazione automatica, sistema di lavaggio linea, sistema di pulizia ad alta pressione
