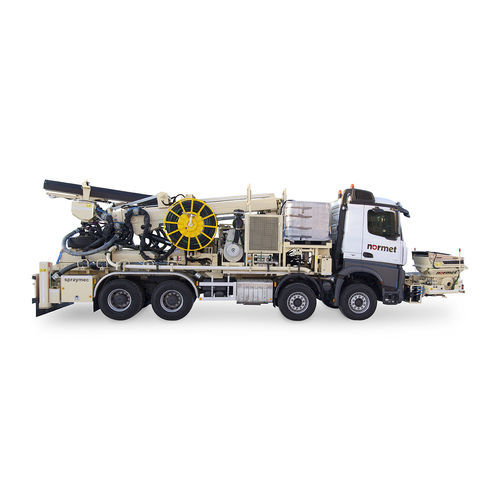

Veicolo per traforamento (tunnel) SPRAYMEC NORRUNNER 140 DVC

elettricocingolato

Panoramica
Il Spraymec NorRunner 140 DVC è un nebulizzatore di calcestruzzo per gallerie montato su camion, omologato per la circolazione stradale, progettato per profili di galleria da medi a grandi. Può operare con motore diesel e gruppo elettroidraulico o, in alternativa, con collegamento alla rete elettrica per funzionamento senza emissioni locali. Componenti chiave: sistema di dosaggio dell'accelerante sincronizzato e pompa per calcestruzzo NSP 30 a bassa pulsazione con controllo indipendente dei cilindri di trasporto, integrati in un sistema di controllo ad anello chiuso. La macchina è dotata di un manipolatore di spruzzo di precisione, compressore di bordo e sistema automatico di lavaggio della linea e dell'ugello per ridurre i blocchi nelle condizioni sotterranee più dure.

Note aggiuntive
Sono disponibili opzioni per automazione e misurazione: SmartSpray per l'automazione dello spruzzo e SmartScan per la misurazione dello spessore del calcestruzzo. Il NorRunner 140 DVC è fornito come parte di una soluzione completa per calcestruzzo proiettato che include attrezzature di trasporto, prodotti chimici e servizi di supporto.

Specifiche chiave

• Nebulizzatore per gallerie montato su camion
• Coprimento orizzontale massimo: fino a 28 m
• Portata verticale massima: fino a 19,5 m
• Portata pompa calcestruzzo: fino a 30 m3/h (NSP 30)
• Altezza di transito: 3,8 m

Caratteristiche

• Telecamera di retromarcia per migliorare la visibilità posteriore
• Ambiente operatore ergonomico
• Asta di spruzzo agile e precisa con inseguimento verticale e orizzontale
• Movimento automatico del telescopio superiore dell'asta e rotazione dell'ugello
• Eccellente protezione contro il rimbalzo e movimenti idraulici proporzionali controllati in pressione
• Pronto per Normet SmartSpray
• Compatibile con Normet SmartScan per misurazione spessore
• Pompa NSP 30 a bassa pulsazione (fino a 30 m3/h) con funzione di inversione
• Sistema accelerante con pompa idraulica (12 bar) e serbatoio da 1000 l (secondo serbatoio 1000 l opzionale)
• Dosaggio accelerante sincronizzato con il trasferimento del calcestruzzo
• Sistema ReCoDrive per riposizionamento remoto della macchina
• Compressore a palette azionato idraulicamente, portata regolabile (8 / 10 / 13,8 m3/min)
• Gruppo elettroidraulico 55 kW per asta, pompa, tubo a S e dosaggio
• Lavaggio ad alta pressione e serbatoio acqua inox 1000 l per pulizia e pre-umidificazione
• Avvolgitore per tubo acqua azionato idraulicamente
• Sistema di lubrificazione automatico per pompa e asta
• Sistema automatico di lavaggio linea e ugello con copertura tramoggia
• Sistema olio da casseratura incluso
• Gambe di supporto posteriori idrauliche estendibili
• Serbatoio antigelo 300 l
• Pompa booster acqua e pompa per riempimento olio idraulico
• Spazio di stivaggio a bordo per utensili e ricambi (set di utensili incluso)
• Sistema opzionale di monitoraggio delle condizioni di spruzzo
• Kit riscaldante opzionale e miscelatore elettrico opzionale per il serbatoio accelerante
• Kit filtro bypass opzionale per il circuito olio

Note su portata e copertura
La descrizione cita una copertura orizzontale massima di 28 m e una portata verticale di circa 19–19,5 m; la specifica chiave riporta 19,5 m come portata verticale massima.

Specifiche tecniche

• Tipo di prodotto: Nebulizzatore di calcestruzzo montato su camion, omologato per la strada
• Modello: NorRunner 140 DVC
• Coprimento orizzontale massimo: 28 m (panoramica)
• Coprimento/portata verticale massima: 19 m (panoramica) e 19,5 m (specifica chiave)
• Pompa calcestruzzo: NSP 30, bassa pulsazione, funzione inversione, fino a 30 m3/h
• Altezza di transito: 3,8 m
• Gruppo elettroidraulico: 55 kW
• Sistema accelerante: pompa idraulica (12 bar), serbatoio 1000 l (opz. secondo serbatoio 1000 l)
• Compressore: palette, azionamento idraulico, 8 / 10 / 13,8 m3/min
• Serbatoio acqua: 1000 l inox
• Serbatoio antigelo: 300 l
• Sistemi automatici: lavaggio linea e ugello, lubrificazione
• Opzioni: SmartSpray, SmartScan
• Stivaggio a bordo e set di utensili inclusi
