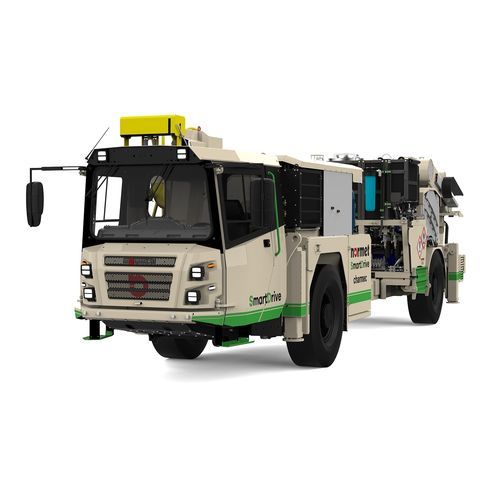

Veicolo per miniera sotterranea CHARMEC REVO MF 600 V(E) SD

elettrico

Panoramica
Il Charmec Revo MF 600 V(E) SD è un caricatore remoto di emulsione elettrico a batteria per lo scavo in roccia dura in sotterraneo. Il progetto dedicato risponde alle esigenze specifiche del caricamento in sviluppo sotterraneo, evitando la presenza dell'operatore nei pressi della fronte di scavo, area ad alto rischio di incidenti. La macchina è pensata per un caricamento sicuro ed efficiente in gallerie da 4 x 4 m fino a 6 x 6 m ed è basata sull'architettura Normet SmartDrive® a emissioni locali zero. È dotata di cabina chiusa FOPS/ROPS, sospensione asse anteriore e numerose caratteristiche di sicurezza di serie.

Specifiche chiave

• Caricatore remoto di emulsione elettrico a batteria
• Capacità di carico: supporta un kit di emulsione esterno fino a 4 ANE‑tonnellate (peso max 6 t)
• Portata verticale massima: 6 m
• Altezza di marcia: 2,8 m

Caratteristiche
Sicurezza

• Allontana l'operatore dall'area non supportata
• Cabina certificata FOPS/ROPS
• Interruttori di interblocco porta cabina con applicazione freno di sicurezza di serie
• Sistema telecamera retromarcia per migliore visibilità posteriore
• Nessun fumo diesel né gas di scarico caldi
• Minimo calore superficiale
• Freni di sicurezza SAHR a prova di guasto
• Prova dei freni possibile dalla cabina
• Rischio di incendio ridotto grazie al posizionamento del carico di emulsione lontano dall'estremità della batteria

Sostenibilità

• Zero emissioni locali
• Ridotto fabbisogno di ventilazione

Ergonomia e ambiente operatore

• Elimina completamente le operazioni manuali di carica di esplosivi
• Cabina progettata con priorità a ergonomia e sicurezza
• Bassi livelli di rumorosità
• Assenza di particelle diesel nocive in sotterraneo
• Climatizzazione e riscaldamento della cabina
• Sospensione avanzata dell'asse anteriore per il comfort dell'operatore
• Specchi riscaldabili opzionali
• Display multifunzione con accesso alle informazioni principali di guida
• Sedili sospesi a T‑back con cinture di sicurezza a 3 punti per conducente e passeggero
• Interruttori interbloccanti per freno porta cabina opzionali

Produttività ed efficienza

• Braccio servo‑robotico ultra‑veloce e preciso integrato in un robusto carrier minerario
• Dimensioni compatte per transiti rapidi e agili
• Alta capacità di carico che riduce i viaggi al magazzino esplosivi
• Compatibile con ricarica rapida
• Fino al 50% di recupero energetico in discesa e in decelerazione
• Batterie Li‑ion industriali a lunga durata
• Architettura a trasmissione diretta per maggiori velocità in salita
• Intervalli di manutenzione più lunghi rispetto ai corrispondenti diesel
• Sistema estintore a polvere chimica secca
• Gambe di supporto posteriori idrauliche e gambe di supporto anteriori idrauliche opzionali

Specifiche tecniche

• Architettura: Normet SmartDrive® (elettrico a batteria, zero emissioni locali)
• Uso previsto: caricamento remoto di emulsione nello scavo di rocce dure e tunnelling in sotterraneo (adatto a gallerie da 4 x 4 m fino a 6 x 6 m)
• Capacità di carico: supporta un kit di emulsione esterno fino a 4 ANE‑tonnellate (peso max 6 t)
• Portata verticale massima: 6 m
• Altezza di marcia: 2,8 m
• Protezione operatore: cabina chiusa FOPS/ROPS, interruttori di interblocco porta, prova freni dalla cabina, telecamera retromarcia
• Trasmissione ed energia: azionamento elettrico a batteria con batterie Li‑ion industriali a lunga durata, compatibile con ricarica rapida, recupero energia fino al 50%, architettura a trasmissione diretta
• Comfort ed ergonomia: climatizzazione e riscaldamento, sospensione anteriore avanzata, sedili sospesi T‑back con cinture a 3 punti, display multifunzione
• Sistemi di sicurezza: freni di sicurezza SAHR, sistema estintore a polvere chimica secca, rischio d'incendio ridotto grazie al posizionamento dell'emulsione lontano dalla batteria
• Attrezzature di supporto: gambe di supporto posteriori idrauliche e gambe di supporto anteriori idrauliche opzionali
