Mandrino di tornitura a diaframma DPH-400W

automatico6 ganascea comando pneumatico

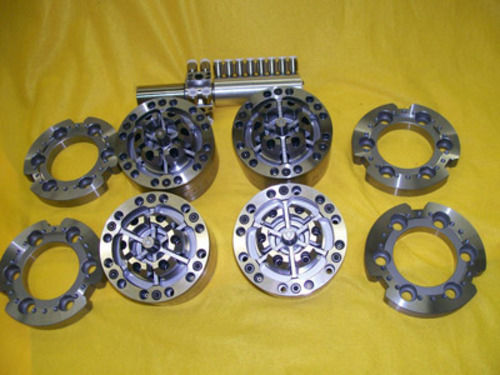

Mandrini a diaframma DPH-400W (Ø 4 pollici) con ganasce e arresti speciali. Le battute sono dotate di (3) piccoli fori di "rilevamento dell'aria" per la conformazione della sede del pezzo. L'aria viene pompata attraverso questi fori e quando il pezzo si appoggia sulla battuta, la pressione dell'aria aumenta, facendo scattare un pressostato che indica alla macchina di iniziare la lavorazione. I (4) adattatori a trifoglio sono dotati di scanalature in cui si inserisce un seguitore CAM per orientare il mandrino quando è fermo. In alto è presente un raccordo rotante a (8) passaggi per azionare tutti e quattro i mandrini in modo indipendente. Si prega di chiamare per ulteriori spiegazioni. Questi sono montati su una macchina Theilenhaus a (4) mandrini.
