Mandrino di tornitura a diaframma

automatico6 ganascedi precisione

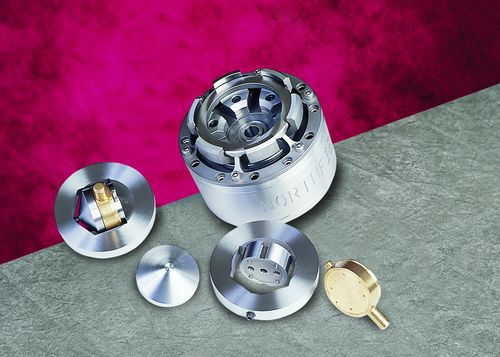

Northfield Precision ha offerto una soluzione di workholding per Chicago Dial Indicator, un importante produttore americano di indicatori elettronici e meccanici. Per migliorare e aumentare la produzione della lavorazione dei due fori che guidano l'asta dell'indicatore, è stato utilizzato un mandrino a diaframma Northfield da 6 pollici e 10.000 giri/min. totalmente sigillato con un T.I.R. di 1 micron, dotato di ganasce e fermo speciali. Questi fori devono essere perfettamente allineati per ottenere un indicatore preciso. Per tenere l'alloggiamento dell'indicatore in ottone, prima di inserire il dispositivo/alloggiamento nel mandrino, vengono utilizzati due dispositivi di fissaggio. Un lato viene lavorato, il dispositivo viene girato e il secondo lato viene lavorato. Si ottiene un allineamento di 1/10.000 T.I.R. da foro a foro.
