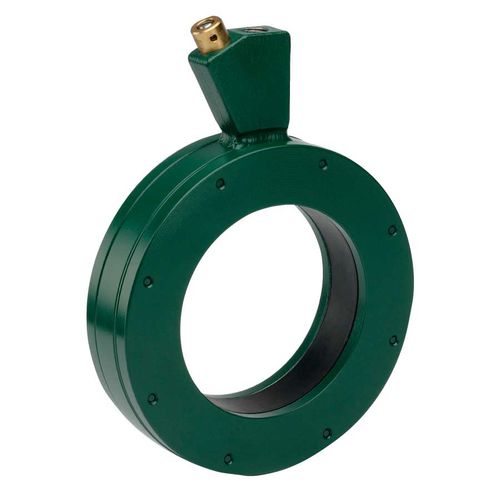

Il liquido di processo che scorre attraverso il tubo esercita pressione su un cilindro interno flessibile montato a filo contenente liquido pulito e captivo; isolando completamente la strumentazione dal flusso di processo e impedendone l'intasamento
Può essere utilizzato per il montaggio a distanza di strumenti di pressione con capillare, vedi opzioni e accessori qui sotto
La strumentazione può essere rimossa per la calibrazione, la riparazione o la sostituzione senza interrompere il flusso del processo
Il design integrale impedisce la rottura accidentale
Può essere utilizzato con una varietà di condizioni di processo in molte applicazioni
Elimina l'intasamento tipicamente associato ai separatori a diaframma utilizzati in applicazioni con fluidi viscosi che possono portare a letture di pressione imprecise
Flange di montaggio ASME B16.1 Classe 150, da 2" a 10"
Tipo di tenuta - Flangia in linea con diaframma a manicotto
Strumenti - Tipo - Dimensione - Pressione minima - Pressione massima
Manometri - da 2-1/2" a 6" - da 0 psig a 30 psig - da 0 psig a 285 psig
Trasduttori - - - - da 0 psig a 30 psig - da 0 psig a 285 psig
Interruttori - - - - 0 psig a 30 psig - 0 psig a 285 psig
---
