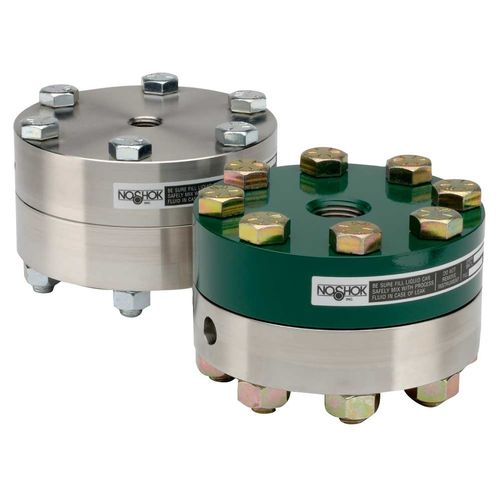

Separatore a membrana con fissaggio a flangia 1 series

per manometrodi processo

Progettato per isolare lo strumento di misura della pressione da temperature elevate, o da fluidi di processo corrosivi o viscosi Può essere utilizzato per il montaggio a distanza di strumenti di pressione con capillare, vedi opzioni e accessori qui sotto Utilizza un diaframma sostituibile bloccato tra gli alloggiamenti metallici flangiati con un o-ring di tenuta per creare un'unione senza perdite Dimensioni di connessione al processo da 1/4" NPT a 1-1/2" NPT Il collegamento della porta di lavaggio è un'opzione disponibile che consente di pulire le aree bagnate della guarnizione o di sfiatare il processo senza rimuovere l'unità dalla linea Considerare le dimensioni dello strumento, il campo di pressione, la composizione del fluido, la temperatura ambiente e di esercizio e la pressione massima di esercizio quando si seleziona Capillari ed elementi di raffreddamento sono disponibili per temperature di processo elevate, vedi opzioni e accessori qui sotto Il fluido di riempimento deve essere compatibile con i fluidi di processo; cioè la glicerina può diventare volatile in combinazione con un forte agente ossidante come il cloro, forme di ossigeno o perossido e acidi nitrici Tipo di tenuta - Filettato con diaframma sostituibile. Flangiata disponibile su richiesta. Strumenti - Tipo - Dimensione - Pressione minima - Pressione massima Manometri - da 2-1/2" a 6" - da 0 psig a 30 psig - da 0 psig a 2.000 psig (10H - 5.000 psig) Trasduttori - - - da 0 psig a 30 psig - da 0 psig a 2.000 psig (10H - 5.000 psig) Interruttori - - - - 0 psig a 30 psig - 0 psig a 2.000 psig (10H - 5.000 psig)
