Sistema di controllo non distruttivo automatizzato NOVO DR

a raggi X

Panoramica
NOVO DR è un sistema di radiografia digitale portatile per ispezioni NDT e controlli strutturali in campo. La soluzione abbina rivelatori a 16 bit a una piattaforma leggera, lunga autonomia batteria e controllo completamente wireless per supportare i workflow di ispezione industriale.

NOVO Touch Pro — Software di acquisizione e analisi
NOVO Touch Pro è eseguibile su tablet rugged e offre un’interfaccia di acquisizione intuitiva e strumenti di analisi avanzati ottimizzati per i workflow NDT, favorendo decisioni rapide in sito.

Caratteristiche principali

• Algoritmo GENIE — miglioramento automatico immagine con un solo tocco (versione attuale fino a 4× più veloce)
• Auto Wall Thickness Tool — misura automatica dello spessore della parete sulle immagini acquisite
• Automatic Basic Spatial Resolution (SRb) — rilevamento SRb nella ROI selezionata
• Stitching automatico e manuale — unione di più fotogrammi per ispezioni estese
• DWT (Double Wall Thickness) — conversione dei livelli di grigio in valori di spessore

Standard supportati

• ISO 17636‑2 Classe B
• ASME Section V Article 2
• BOEING 7044 Ver C
• ASTM DICONDE

Benefici della soluzione NOVO‑DR

• Operatività portatile con batteria >16 ore e controllo completamente wireless
• Wireless Mesh proprietaria: fino a 1 km LOS (fino a 3 km in elevazione); stabile in ambienti RF congestionati
• Compatibile con isotopi, sorgenti a potenziale costante e generatori a impulsi
• Connettori MIL‑DTL‑38999 per connessioni affidabili in campo
• Immagini 16 bit gestite via tablet o PC con NOVO Touch Pro
• Ispezioni più rapide e archiviazione digitale rispetto a Film/CR; opzione noleggio disponibile

Punti di forza del sistema

• Hardware pensato per il campo: connettori MIL‑DTL‑38999 e tablet MIL‑STD‑810G
• Massima profondità d’immagine: rivelatori 16 bit di ultima generazione
• Autonomia estesa: >16 ore
• Interfaccia touch semplice per operazioni rapide in sito

Applicazioni comuni

• Ispezione calcestruzzo e costruzioni
• Ispezioni tubazioni e recipienti Oil & Gas
• Manutenzione e produzione aerospaziale
• Controllo qualità munizioni
• Ispezione saldature in cantieri navali

Esempi applicativi
Calcestruzzo & Costruzioni
Individuazione rapida di ferri d’armatura, condotti ed elementi incassati prima di forare o carotare per ridurre rischi e fermi.

Oil & Gas
Ispezione radiografica di tubi, recipienti a pressione, saldature e valvole per rilevare porosità, crepe, lack of fusion, inclusioni, corrosione e misurare lo spessore della parete con precisione.

Aerospaziale
Radiografia in officina e in campo per produzione e manutenzione: funzionamento a batteria e controllo wireless adatti a spazi ridotti, con workflow più efficiente rispetto a Film/CR.

Munizioni
Ispezioni di produzione e periodiche per individuare crepe, assemblaggi difettosi e garantire tracciabilità digitale.

Cantieri navali
Ispezioni di saldature in produzione e manutenzione; rilevatori sottili e wireless consentono esposizioni più brevi e dosi ridotte.

Ispezione linee elettriche
Controllo manicotti di compressione, giunzioni e accessori per identificare problemi prima della rottura del conduttore.

Arte & Archeologia
Imaging interno non invasivo di reperti, dipinti e sculture per rivelare dettagli costruttivi e stato di conservazione.

NOVO Touch Professional Software
NOVO Touch Professional offre acquisizione, miglioramento, annotazione e strumenti di conformità come Line Profile, Image Statistics, Wall Thickness e Crack Measurement, oltre a archiviazione e condivisione; gestisce funzioni hardware (illuminazione, commutazione cablata/wireless, attivazione sorgenti, ecc.).

Configurazioni disponibili
NOVO‑DR è disponibile in tre configurazioni principali per rispondere a requisiti di mobilità e ispezione:

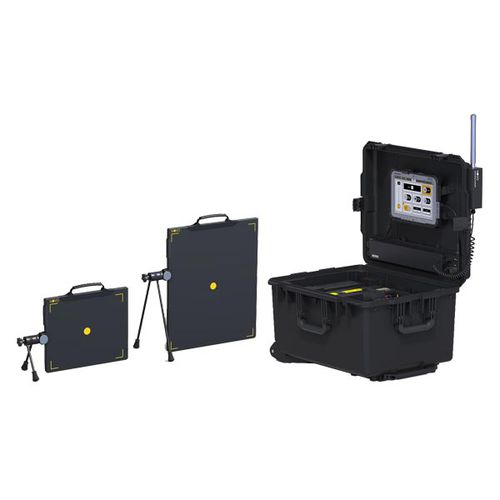

• Discovery III — sistema completo in valigia rugged; NOVO Bright XL 21,5" 1500 NIT; supporto rivelatori 10BN/18BN/12SFN/12HRN/15WN/22WN; Wireless Mesh III incluso. Ideale per ispezioni industriali complesse multi‑operatore.
• Shadow III — ultra‑compatto (~4 kg) in zaino; rivelatore NOVO 12SFN (~1,2 kg); imaging a ~3 mm dal bordo; funzionamento con smartphone Android o tablet Windows; modalità AED. Ideale per spazi confinati.
• Ultimate III — zaino large format per rivelatori fino a 22WN; NOVO Bright S 10" 1500 NIT; cavo leggero 50 m su bobina; Wireless Mesh III incluso. Ideale per ispezione di componenti di grandi dimensioni.

Accessori

• Rivelatori pieghevoli — NOVO 10BN & 18BN: conformabili a tubazioni (Ø6" / Ø12"), opzione 99 μm
• Protezione rivelatore: Armor Kit e Soft Cover
• Montaggi: supporto treppiede diagonale, bipode, telaio robot, guide pieghevoli
• Connettività: nodo Ranger Mesh aggiuntivo, Wireless X‑Ray, cavi di estensione
• Imaging 3D: 3D Arc Lite, 3D Arc Mesh ; alimentazione esterna: Falcon Power Bank (~+6 ore)

Specifiche tecniche (esempi)

• Rivelatori (esempi) — NOVO 15WN: area immagine 231 × 284 mm; dimensione rivelatore 269 × 330 mm; 74 % area attiva; spessore 15,6 mm; peso ≈2,5 kg; profondità 16 bit; dimensione pixel 148 μm; carico max 150 kg.
• NOVO 22WN: area immagine 355 × 426 mm; rivelatore 385 × 462 mm; 85 % area attiva; spessore 15,6 mm; peso ≈4,5 kg; 16 bit.
• Sistema — tablet multi‑location; batteria integrata >16 ore; Wireless Mesh a lunga distanza; connettori MIL‑DTL‑38999; valigia rugged 62,5 × 50 × 36,6 cm; dimensioni zaini per modello.
• Tablets — opzioni MIL‑STD‑810G / IP65 Panasonic Toughpad; NOVO Bright XL 21,5" 1500 NIT e NOVO Bright S 10" 1500 NIT.
• Fonti X‑ray & gamma — compatibile con isotopi (Ir‑192, Se‑75), generatori a potenziale costante e a impulsi; supporto operazione cablata o wireless.
