Rilevatore di difetti ad ultrasuoni A2072 INTROSCAN

magneticoper condottoper struttura metallica

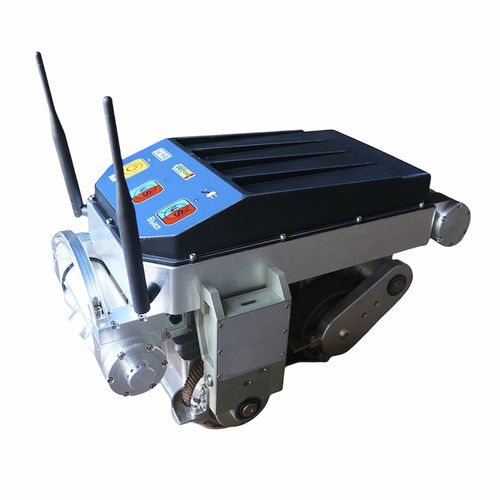

Scanner rilevatore di difetti robotizzato per ispezioni autonome in linea Lo scanner può essere inserito attraverso fori o botole con diametro minino di 300mm o da aperture di almeno 320x240mm. L’ispezione in linea delle tubazioni viene svolta senza ulteriori operazioni di pulizia, in quanto lo scanner riesce a muoversi anche attraverso aree contaminate. Ispezione del metallo e dei giunti di saldatura degli elementi avviene mediante un sistema ottico-visivo (ispezione visiva e dimensionale) e e un array di trasduttori con contatti a secco (ispezione ultrasonica ad onde guidate, onda di taglio; onde SH). L’A2072 INTROSCAN utilizza un set di 32 trasduttori ceramici con contatti secco (DPC) che consentono la trasmissione e la ricezione di onde ultrasoniche nella parete del tubo senza l’utilizzo di materiale accoppiante, ma solo per attrito tra la superficie metallica e la protezione in ceramica dei trasduttori . Un array di onde (AA) fasate nella direzione desiderata modella le onde ultrasoniche nella parete del tubo. La gamma di frequenza va da 20 a 80 kHz (ricerca di difetti con un’altezza superiore al 10% dello spessore della parete del tubo, lunghezza effettiva di ispezione fino a 4 000 mm). Il sistema video-ottico include una telecamera HD da 5 megapixel e un obiettivo della telecamera con angolo di ripresa di 180°, due LED e la scansione del modulo sul piano verticale.
