Connettore di dati EEM 33-77

cavo a cavoa gomitoa saldare

Sintesi prodotto

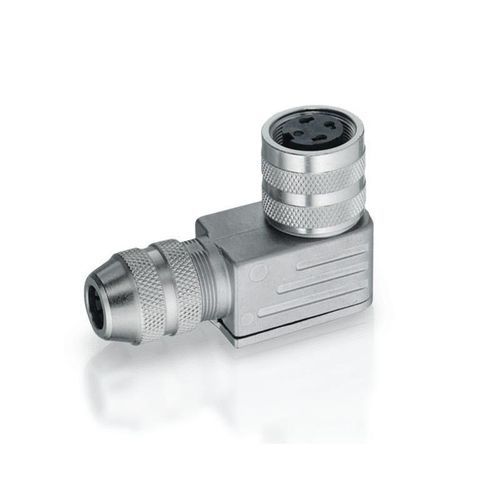

Connettore angolato M16x0,75 a 5 poli, modello EEM 33-77, codifica A. Include ghiera di fissaggio, morsetti saldati, schermato per migliore compatibilità elettromagnetica e grado di protezione IP67. Omologazione UL.

Caratteristiche principali

• Tipo di connettore: M16x0,75
• Numero di contatti: 5 poli
• Orientamento: angolato
• Codifica: A-codificato
• Terminazione: morsetti da saldare
• Incluso: ghiera di fissaggio (cap nut)
• Schermatura: schermato (migliore compatibilità elettromagnetica)
• Grado di protezione: IP67 (min.)
• Omologazioni: UL

Specifiche tecniche (tabella)
Involucro spina: rame‑zinco nichelato
Grado di protezione min.: IP67
Per diametri cavo: 4 ... 6 mm, PG7; sezione conduttore max. 0,75 mm²

Varianti / numeri articolo
numero articolo - descrizione
400005615 - EEM 33-77

Risorse disponibili

• Modelli CAD (dati CAD relativi al prodotto disponibili)
• Schede tecniche (fogli tecnici elettronici disponibili)
• Istruzioni d'uso, disegni, schede tecniche elettroniche, dichiarazioni di conformità / certificati e brochure per il sistema di connettori M16

Note
Connettore angolato M16x0,75 progettato per applicazioni schermate che richiedono protezione IP67; adatto per diametri cavo 4–6 mm e sezioni conduttore fino a 0,75 mm² con pressacavo PG7.

Caratteristiche / specifiche tecniche

• Modello: EEM 33-77
• Filettatura connettore: M16 x 0,75
• Pini: 5
• Configurazione: angolato, A-codificato
• Materiale / finitura involucro: rame‑zinco nichelato
• Terminazione: morsetti saldati
• Ghiera di fissaggio: inclusa
• Schermato: sì (migliore EMC)
• Grado di protezione: IP67 (min.)
• Intervallo diametro cavo: 4 ... 6 mm (PG7), sezione conduttore max. 0,75 mm²
• Omologazioni: UL
• Numero articolo produttore: 400005615
