Relè di protezione di sovraeccitazione PCS-978S

di sincronizzazionedi frequenzadi squilibrio di fase

Panoramica del prodotto

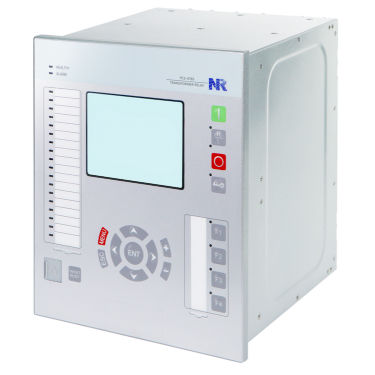

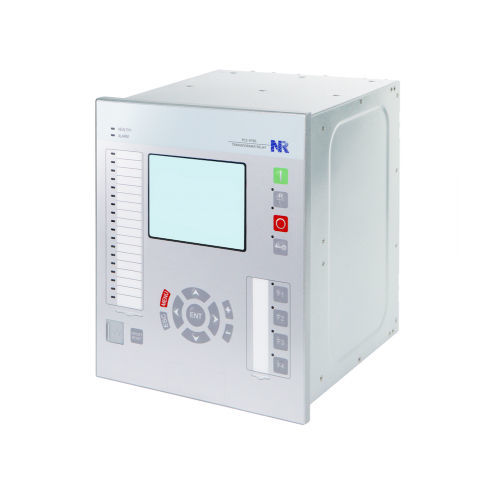

Il relè per trasformatori PCS-978S fornisce protezione, controllo e monitoraggio rapidi e selettivi per trasformatori a due e tre avvolgimenti, autotrasformatori e reattori shunt. Tutte le funzioni di protezione sono configurabili dall'utente. Le funzioni ausiliarie integrate comprendono diagnostica dei guasti, registrazione di disturbi e eventi e ampie interfacce di comunicazione per sottostazioni convenzionali e digitali.

Funzioni di protezione

• Protezione differenziale del trasformatore (87T)
• Blocco inrush
• Blocco per saturazione TC
• Blocco per sovraeccitazione
• Blocco per guasto circuito TC
• Compensazione di ampiezza
• Compensazione dell'angolo di fase
• Protezione terra ristretta (64REF)
• Protezione differenziale dell'avvolgimento (87W)
• Protezione differenziale del reattore (87R)
• Protezione guasto tra spire per reattore (21IT)
• Protezione di distanza quattro zone fase-fase (21T)
• Protezione di distanza quattro zone fase-terra (21T)
• Protezione contro la sovraeccitazione (24)
• Protezione di sovracorrente di fase (67P, 50/51P)
• Protezione guasto a terra (67G, 50/51G)
• Protezione sovracorrente di sequenza negativa (67Q, 50/51Q)
• Protezione termica per sovraccarico (49)
• Protezione per guasto interruttore (50BF)
• Sottotensione di fase (27P)
• Sovratensione di fase (59P)
• Sovratensione in sequenza zero (59G)
• Sovrafrequenza (81O)
• Sottosessione (81U)

Funzioni di controllo

• Controllo apparecchi di manovra
• Sintesi stato a doppio punto
• Selettore modalità remoto/local
• Logica di interblocco per il controllo
• Controllo diretto
• Verifica sincronismo di chiusura con selezione di tensione
• Contatore interventi apparecchi
• Indicatore e controllo posizione prese (tap)
• Regolazione automatica della tensione (90V)
• Regolazione tensione in parallelo (PVR)

Funzioni di supervisione

• Supervisione guasto circuito TC (CTS)
• Supervisione guasto circuito VT (VTS)
• Supervisione circuito di sgancio (TCS)
• Autodiagnosi
• Registrazione dettagliata dei guasti (buffer fino a 10.000 punti campionati a 1,2 o 9,6 kHz)
• Registratore eventi: 1024 registrazioni di disturbo, 1024 eventi binari, 1024 eventi di supervisione, 256 log di controllo, 1024 log dispositivo
• Registratore disturbì: 64 registrazioni con forme d'onda (compatibile COMTRADE)
• Visualizzazione del diagramma unifilare sul display

Misure e contabilizzazione

• Misure: U, I, P, Q, S, Cosφ, f
• Sequenze positiva, negativa e zero
• Armoniche fino al 15° ordine
• Contabilizzazione energia: attiva e reattiva, import/export
• Ingressi analogici DC per trasduttori (0–20 mA o 0–±10 V)

Comunicazione

• Protocolli supportati: Modbus, DNP3.0, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, IEC 61850 MMS Server, IEC 61850-8-1 GOOSE, IEC 61850-9-2LE SV, IEC 62439 PRP, IEC 62439 HSR, IEEE 802.1w RSTP
• Fino a quattro porte Ethernet rame 10Base-T/100Base-TX
• Fino a quattordici porte Ethernet ottiche 100Base-FX
• Fino a quattro porte ottiche 1000Base-SX
• Due porte seriali RS-485 (la seconda configurabile come RS-232 per stampante)
• Una porta seriale RS-485/TTL per sincronizzazione orologio
• Una porta BNC per sincronizzazione orologio
• Una porta con connettore ST per sincronizzazione orologio
• Due porte RJ45 per debug (anteriore e posteriore)

Specifiche tecniche

• Applicabile a trasformatori a due e tre avvolgimenti, autotrasformatori e reattori shunt
• Supporta IEC 61850 Edizione 1 & 2 con interfacce GOOSE e SV
• Reti a livello di processo: peer-to-peer (P2P), modalità rete singola e doppia
• Rete a livello di stazione: messaging MMS e elaborazione GOOSE di livello processo
• Diagnostica guasti e registrazione disturbi/eventi integrate
• Buffer registrazione guasti: fino a 10.000 punti campionati a 1,2 kHz o 9,6 kHz
• Capacità registratore eventi come sopra
• Registratore disturbi: 64 registrazioni con file waveform in formato COMTRADE
• Contabilizzazione energia: import/export attiva/reattiva
• Ingressi analogici: 0–20 mA o 0–±10 V per trasduttori
• Ampio supporto protocolli tra cui Modbus, DNP3.0, IEC 60870-5-103, famiglia IEC 61850, PRP/HSR e RSTP
• Molteplici porte Ethernet rame/ottiche e porte seriali/sincronizzazione orologio
