Relè di protezione con dispersione a terra PCS-9671

di assimmetria di fasedi sottotensionedi sovraintensità

Panoramica del prodotto

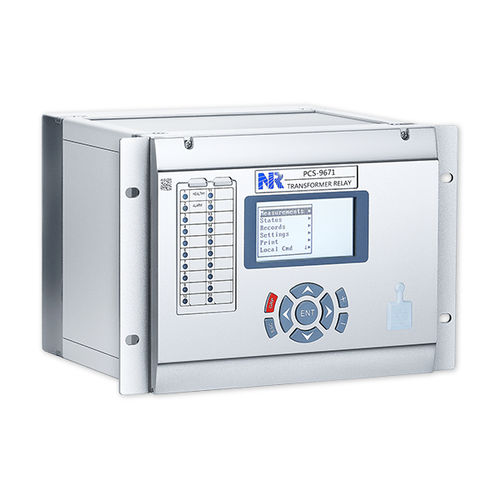

Il PCS-9671 è un relè numerico compatto per la protezione di trasformatori a due avvolgimenti. Può essere impiegato per la protezione differenziale di corrente per reattori o stub-bus e in schemi con uno e mezzo interruttore. Il relè fornisce protezione differenziale con restrizione, protezione differenziale senza restrizione e protezione per guasto a terra ristretto. Progettazione hardware modulare, libreria di funzioni scalabile, logica programmabile, I/O configurabili e LED definibili consentono schemi personalizzati per progetti specifici. Sono forniti 2 LED fissi e 18 LED tricolore configurabili (Verde/Giallo/Rosso). Il relè è compatibile con applicazioni station e process bus IEC 61850 (IEC 61850-8-1 MMS, GOOSE e IEC 61850-9-2 Sampling Value). Una porta RJ-45 sul pannello frontale facilita test, impostazioni, messa in servizio e manutenzione.

Protezione e controllo

• Protezione differenziale di corrente con ritenuta (87T)
• Protezione differenziale di corrente senza ritenuta (87UT)
• Protezione per guasto a terra ristretto (64REF)
• Blocco inrush tramite rilevamento degli armonici 2 e 3
• Blocco per sovraeccitazione tramite rilevamento dell’armonica 5
• Rilevamento saturazione TC
• Protezione di sovracorrente di fase (50/51P)
• Protezione di sovracorrente sequenza zero (50/51G)
• Protezione di sovracorrente sequenza negativa (46)
• Protezione termica (49)
• Protezione sotto/sovratensione (27/59)
• Sovratensione di sequenza zero (59G)
• Sovratensione di sequenza negativa (47)
• Protezione contro la sovraeccitazione (24)
• Supervisione circuito TC (CTS)

Registri e comunicazioni

• 1024 registri allarmi di supervisione
• 1024 registri operazioni di comando
• 1024 registri operazioni utente
• 64 registri guasti e disturbi
• 1024 registri SOE
• Fino a quattro porte 10Base-T/100Base-TX (RJ45) o due porte 100Base-FX con IEC 61850-8-1 MMS e IEC 60870-5-103 su TCP/IP
• Due porte RS-485 posteriori con IEC 60870-5-103
• Fino a sei porte 100Base-FX con supporto IEC 61850-9-2 Sampling Value e GOOSE
• Una porta RS-485 posteriore per sincronizzazione orologio
• Una porta RS-232 posteriore per stampante
• Una porta RJ-45 sul pannello frontale per test e impostazioni
• Sincronizzazione orologio tramite impulso, IRIG-B e SNTP

Funzioni di prova ausiliarie

• Generazione report di intervento virtuale e test di comunicazione
• Generazione report di auto-supervisione virtuale e test di comunicazione
• Generazione report di cambio stato ingressi binari virtuali e test di comunicazione
• Test uscite binarie
• Attivazione manuale della registrazione guasti

Specifiche tecniche

• Applicazione: relè numerico per trasformatori a due avvolgimenti; adatto per protezione differenziale di reattori o stub-bus e schemi uno e mezzo
• Funzioni di protezione: 87T, 87UT, 64REF, 50/51P, 50/51G, 46, 49, 27/59, 59G, 47, 24, supervisione TC (CTS), blocchi inrush e sovraeccitazione, rilevamento saturazione TC
• Hardware: design modulare, I/O configurabili, logica programmabile, libreria di funzioni scalabile
• Indicatori: 2 LED fissi + 18 LED tricolore configurabili (Verde/Giallo/Rosso)
• Capacità di registrazione: 1024 record di allarme, 1024 record di operazioni di controllo, 1024 record di operazioni utente, 64 record di disturbi, 1024 record SOE
• Protocolli di comunicazione: IEC 61850-8-1 MMS, GOOSE; IEC 61850-9-2 Sampling Value; IEC 60870-5-103
• Interfacce di rete: fino a 4×10Base-T/100Base-TX (RJ45) o 2×100Base-FX; fino a 6×100Base-FX per SV/GOOSE
• Porte seriali: più RS-485, RS-232 per stampante
• Pannello frontale: porta RJ-45 per test e impostazioni
• Sincronizzazione orario: impulso, IRIG-B, SNTP; porta RS-485 per sincronizzazione
• Funzioni di test: intervento virtuale/auto-supervisione/test I/O binari e attivazione manuale registrazione guasti
