Relè di sovraccarico PCS-9611

con dispersione a terradi assenza di fasedi sottotensione

Panoramica

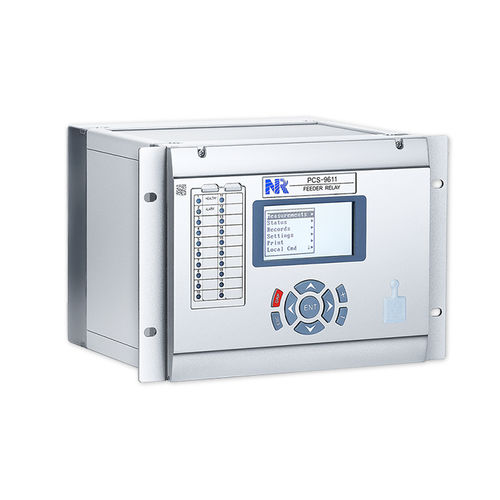

Il PCS-9611 è un relè di protezione, comando e monitoraggio per alimentatori, linee aeree, cavi interrati e applicazioni su trasformatori in sistemi con messa a terra solida, con impedenza, con bobina di Peterson o non collegati a terra. Integra una libreria funzionale completa, logica programmabile, I/O configurabili e tracciamento della frequenza. Basato su una piattaforma multiprocessore avanzata, PCS-9611 è conforme ai bus di stazione e di processo IEC 61850 e supporta IEC 61850-8-1 MMS, GOOSE e IEC 61850-9-2 Sampling Value.

Comunicazione

• Fino a quattro porte 10Base-T/100Base-TX (RJ45) o due porte 100Base-FX; fino a sei porte 100Base-FX per IEC 61850-9-2 SV e GOOSE
• IEC 61850-8-1 MMS e GOOSE per messaggi non critici; supporto IEC 60870-5-103 su TCP/IP o DNP3.0
• Due porte RS-485 posteriori con IEC 60870-5-103 e una porta RS-485 aggiuntiva per la sincronizzazione dell'orologio
• Una porta RS-232 posteriore per stampante e una porta RJ45 frontale per test e configurazione
• Sincronizzazione orologio tramite impulso, IRIG-B e SNTP

Monitoraggio e Misure

• Misure: corrente, tensione, potenza attiva/reattiva, fattore di potenza, energia, frequenza e armoniche
• Monitoraggio dell'interruttore e supervisione dei circuiti di sgancio
• Supervisione guasto CT e VT; rilevamento guasto tensione di linea
• Autodiagnosi, registratore di guasti, 1024 voci SOE e 64 oscillogrammi (COMTRADE)

Protezione e Controllo

• Sei stadi di protezione di sovracorrente (67P, 50P/51P) e sei stadi di sovracorrente neutro/terra (67G, 50/51G)
• Quattro stadi di protezione sensibile a guasto terra (67SG/51SG)
• Due stadi di sotto/sovratensione (27/59), sovratensione di sequenza negativa (47) e sovratensione di sequenza zero (59G)
• Quattro stadi sotto/sopracellenza di frequenza e quattro stadi di variazione di frequenza (81)
• Protezione guasto interruttore (50BF), protezione zona morta (50DZ), sovracorrente di sequenza negativa (46) e rilevamento conduttore interrotto (46BC)
• Sovraccarico termico (49), sotto-corrente (37), logica SOTF, cold load pickup (CLP)
• Riarmo automatico a 4 tentativi tripolare con controllo sincronismo e controllo linea/bus morto (79/25), logica di interblocco per protezione della linea di distribuzione, controllo remoto/locale dell'interruttore, localizzatore di guasti
• Regolazione automatica deriva tensione/corrente; inseguimento della frequenza

Specifiche tecniche

• Modello: PCS-9611
• Piattaforma multiprocessore avanzata; conforme a IEC 61850 station e process bus
• Supporta IEC 61850-8-1 MMS, GOOSE e IEC 61850-9-2 Sampling Value
• Ethernet: fino a 4x10/100Base-TX (RJ45) o 2x100Base-FX; fino a 6x100Base-FX per messaggi critici
• Seriali: porte RS-485 posteriori multiple, porta RS-232 per stampante
• Sincronizzazione orologio: impulso, IRIG-B, SNTP
• Funzioni di protezione: sovracorrente, sovracorrente neutro/terra, guasto terra sensibile, sotto/sovratensione, protezioni di sequenza, protezioni di frequenza, guasto interruttore, zona morta, rilevamento conduttore interrotto, sovraccarico termico, sotto-corrente
• Controllo e monitoraggio: riarmo automatico, controllo sincronismo, controllo linea/bus morto, SOTF, CLP, interblocco e controllo locale/remoto dell'interruttore; misure, 1024 SOE, 64 oscillogrammi (COMTRADE)
