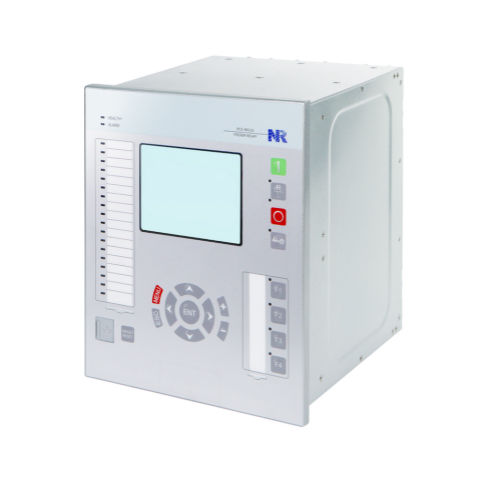

Relè di protezione di sovratensione PCS-9611S

di sottotensionedi sovraintensitàdi sottointensità

Panoramica
Il PCS-9611S è un'unità di protezione, controllo e monitoraggio per diversi apparati primari come linee aeree, cavi interrati, condensatori e trasformatori in sistemi con neutro solidamente messo a terra, messo a terra tramite impedenza, messa a terra con bobina di Peterson o non messo a terra. Grazie alla sua flessibilità e allo strumento di configurazione PCS-Studio, il PCS-9611S offre soluzioni di sistema orientate al futuro con elevata sicurezza dell'investimento e bassi costi operativi. Il PCS-9611S è ampiamente adottato in sottostazioni convenzionali e digitali. Supporta IEC 61850 Edizioni 1 e 2 e fornisce interfacce di rete GOOSE e SV con elevate prestazioni in tempo reale. La rete a livello di processo supporta la modalità peer-to-peer (P2P) e la modalità in rete, inclusi modalità single network e dual network. La rete a livello di stazione può ricevere e inviare messaggi MMS e messaggi GOOSE del livello processo.

Protezione e controllo

• Protezione per sovracorrente di fase (50/51P)
• Protezione per sovracorrente di guasto a terra (50/51G)
• Altro gruppo di protezione per sovracorrente di guasto a terra (A.50/51G)
• Protezione per sovracorrente di sequenza negativa (50/51Q)
• Protezione conduttore rotto (46BC)
• Protezione sensibile di guasto a terra (50/51SEF)
• Protezione RMS per sovracorrente (50/51R)
• Protezione sovratensione di fase (59P)
• Protezione sovratensione residua (59G)
• Protezione sovratensione di sequenza negativa (59Q)
• Protezione sovratensione di sequenza positiva (59Pos)
• Protezione sotto-tensione di fase (27P)
• Protezione sovrafrequenza (81O)
• Protezione sottofrequenza (81U)
• Protezione per variazione del rateo di frequenza (81R)
• Protezione potenza inversa (32R)
• Logica Cold Load Pickup (CLP)
• Protezione sotto-corrente (37)
• Protezione guasto interruttore (50BF)
• Protezione Switch-on-to-Fault (SOTF)
• Protezione termica per sovraccarico (49)
• Protezione guasto a terra ristretta (64REF)
• Protezione arco (50L/NL)
• Protezione squilibrio di corrente (60/50)
• Protezione squilibrio di tensione (60/59)
• Richiusura automatica (79)
• Altro gruppo di protezione per sovracorrente di fase (S2.50/51P)
• Protezione di distanza (21L)
• Localizzazione guasti (FL)
• Controllo apparecchiature
• Sintesi stato a doppio punto
• Commutazione modalità remoto/locale per il controllo
• Logica di interblocco per il controllo
• Controllo diretto
• Verifica sincronismo di chiusura con selezione tensione
• Contatore operazioni apparecchiatura

Monitoraggio e misure

• U, I, P, Q, Cos
• Sequenze positiva, negativa e zero
• Fino alla 15ª armonica
• Misurazione dell'energia (energie attiva e reattiva per importazione ed esportazione)
• Supervisione della qualità di potenza (PQS) con Distorsione Armonica Totale (THD), deviazione e squilibrio
• Uscite analogiche DC (4~20mA, 0~10V, 0~5V o 0~20mA)

Misura synchrophasor (PMU integrato)

• Compatibile con IEEE C37.118-2005, IEEE C37.118.1-2011, IEEE C37.118.2-2011 e IEEE C37.118.1a-2014
• Supporta sincronizzazione temporale tramite segnale IRIG-B
• Supporta misura P Class o M Class (selezionabile dall'utente)
• Misura di tensione e corrente trifase e monofase
• Misura di tensione e corrente di sequenza positiva/negativa/zero
• Calcolo di potenza attiva, potenza reattiva, frequenza di sistema e rateo di variazione della frequenza (ROCOF)
• Misura di fino a 32 stati binari (configurabili dall'utente)
• Uscita di synchrophasor con timestamp; supporto di più protocolli (TCP, TCP-UDP, UDP) e più velocità di dati per massimo 4 client (PDC)

Funzioni di supervisione

• Supervisione circuito VT
• Supervisione circuito CT
• Autodiagnosi
• Supervisione alimentazione DC
• Supervisione frequenza di sistema
• Registratore eventi includente 1024 elementi di disturbo, 1024 eventi di cambio stato, 1024 eventi di supervisione, 256 log di controllo e 1024 log dispositivo
• Registratore di disturbi includente 64 registrazioni di disturbo con forme d'onda (formato file compatibile COMTRADE)
• Rappresentazione unifilare sul display

Funzioni di comunicazione e protocolli

• Supporto di vari protocolli:

• Modbus
• DNP3
• IEC 60870-5-103
• IEC 61850 Ed1 & Ed2
• IEC 62439 Parallel Redundancy Protocol (PRP)
• IEC 62439 High-availability Seamless Ring (HSR)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

Supporto sottostazione digitale e interfacce di comunicazione

• Supporto per sottostazione digitale
• Quantità di interfacce di comunicazione estendibile
• Supporto server MMS IEC 61850
• Supporto IEC 61850-8-1 GOOSE
• Supporto IEC 61850-9-2LE SV

Interfacce hardware

• Fino a quattro porte Ethernet in rame 10Base-T/100Base-TX
• Fino a quattro porte Ethernet ottiche 100Base-FX
• Due porte seriali RS-485 per comunicazione o stampante
• Una porta seriale RS-485/TTL per sincronizzazione orologio
• Una porta BNC per sincronizzazione orologio

Caratteristiche / Specifiche tecniche

• Modello: PCS-9611S
• Applicazione: protezione, controllo e monitoraggio per feeder (linee aeree, cavi interrati, condensatori, trasformatori)
• Conforme IEC 61850 Edizioni 1 & 2; supporta GOOSE e SV
• Networking a livello processo: P2P, modalità rete singola e doppia
• Livello stazione: capacità di messaggistica MMS
• PMU integrato compatibile con più standard IEEE C37.118
• Sincronizzazione temporale: supporto IRIG-B
• Misura PMU selezionabile P o M class
• Misura armoniche fino alla 15ª
• Misura energia import/export (attiva e reattiva)
• Supervisione qualità di potenza inclusa THD, deviazione e squilibrio
• Uscite analogiche DC configurabili: 4~20mA, 0~10V, 0~5V o 0~20mA
• Registratore eventi: 1024 elementi di disturbo, 1024 cambi di stato, 1024 eventi di supervisione, 256 log di controllo, 1024 log dispositivo
• Registratore disturbi: 64 registrazioni con forma d'onda (compatibile COMTRADE)
• Supporto di numerosi protocolli di comunicazione tra cui Modbus, DNP3, IEC 60870-5-103 e IEC 61850
• Supporto ridondanza di rete: PRP, HSR, RSTP
• Porte Ethernet: fino a quattro rame e fino a quattro ottiche
• Porte seriali: RS-485 (due) più RS-485/TTL e BNC per sincronizzazione orologio
• Ampio impiego in sottostazioni convenzionali e digitali
