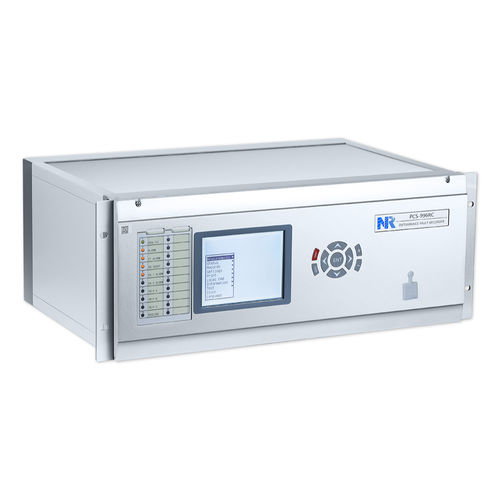

Registratore di disturbi di rete digitale PCS-996RC

Panoramica del prodotto
Il registratore di disturbi e guasti PCS-996RC registra i processi dinamici di guasto nei sistemi elettrici. Il sistema è composto da un'unità di controllo (PCS-996RC) e più unità di acquisizione (PCS-996RA). Le unità di controllo e acquisizione comunicano tramite collegamenti in fibra ottica punto a punto.

Unità di controllo e acquisizione
L'unità di controllo PCS-996RC concentra e monitora le misure provenienti dalle unità di acquisizione collegate. Ogni unità di acquisizione PCS-996RA campiona e sincronizza segnali analogici e digitali. Un'unità di controllo supporta da 1 a 4 unità di acquisizione. Ogni unità di acquisizione fornisce 48 canali analogici e 96 canali digitali.

Configurazione tipica
1 × PCS-996RC + 2 × PCS-996RA = 96 canali analogici e 192 canali digitali

Configurazione alternativa
1 × PCS-996RC + (1~4) × PCS-996RA = (1~4)×48 canali analogici e (1~4)×96 canali digitali, fino a 192 canali analogici e 384 canali digitali

Funzioni di registrazione

• Registrazione su trigger

• Trigger secondo criteri definiti dall'utente per ogni canale
• Variazione di tensione e corrente
• Tensione e corrente oltre i limiti
• Sbilanciamento delle fasi
• Variazione e superamento di frequenza
• Power swing
• Variazione ingressi binari
• Trigger manuale
• Trigger remoto

• Registrazione continua

• Registrazione continua 24 ore a 1000 Hz per sistemi 50 Hz e 1200 Hz per sistemi 60 Hz. Un file al minuto; conservazione fino a 7 giorni.

• Registrazione a lungo termine

• Registrazione RMS continua 24 ore a 1 Hz. Un file all'ora; conservazione oltre 3 mesi.

• Registrazione estratta

• Seleziona automaticamente i canali più rilevanti da un file triggerato e crea un file COMTRADE di dimensioni ridotte per trasmissione più veloce e revisione rapida (configurazione tipica: 4 canali tensione, 4 canali corrente e canali digitali pertinenti).

Funzioni ausiliarie

• Autodiagnosi
• Allarme perdita alimentazione DC
• Rilevamento circuito hardware online
• Supporto sincronizzazione temporale IRIG-B

Comunicazione

• 3 × porte Ethernet RJ45 compatibili con IEC60870-5-103 e IEC61850
• 1 × porta seriale RS-485 per sincronizzazione oraria GPS
• 1 × porta seriale RS-232 per prova e configurazione

Specifiche tecniche

• Modello: PCS-996RC (unità di controllo) con PCS-996RA (unità di acquisizione)
• Connessione controllo-acquisizione: cavi in fibra ottica punto a punto
• Canali per unità di acquisizione: 48 canali analogici e 96 canali digitali per PCS-996RA
• Scalabilità del sistema: un'unità di controllo supporta 1–4 unità di acquisizione (fino a 192 canali analogici e 384 canali digitali)
• Esempio di configurazione tipica: 1 × PCS-996RC + 2 × PCS-996RA = 96 canali analogici e 192 canali digitali
• Registrazione su trigger: criteri per canale definiti dall'utente (variazione tensione/corrente, oltre i limiti, sbilanciamento, variazione di frequenza, power swing, variazione ingressi binari, trigger manuale/remoto)
• Velocità registrazione continua: 1000 Hz per sistemi 50 Hz; 1200 Hz per sistemi 60 Hz; un file al minuto; conservazione fino a 7 giorni
• Registrazione RMS a lungo termine: 1 Hz; un file all'ora; conservazione > 3 mesi
• Registrazione estratta: selezione automatica dei canali e creazione COMTRADE (tipico: 4 tensioni + 4 correnti + canali digitali)
• Sincronizzazione temporale: supporto IRIG-B; GPS via RS-485
• Protocolli: IEC60870-5-103 e IEC61850 su Ethernet
• Porte di comunicazione: 3 × RJ45 Ethernet, 1 × RS-485, 1 × RS-232
• Formato file di esportazione per eventi: COMTRADE
