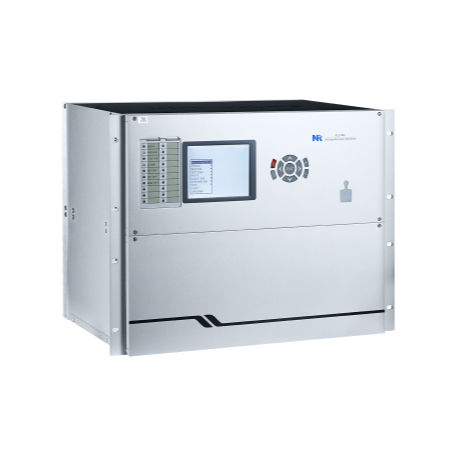

Registratore di disturbi di rete RS232 PCS-986

GPSEthernetRS485

Panoramica
Il registratore di disturbi e guasti PCS-986 è progettato per monitorare e registrare i parametri elettrici e gli eventi operativi delle unità generatore-trasformatore e dei dispositivi di protezione e controllo degli impianti. L'architettura modulare consente un assemblaggio flessibile di hardware e software e aggiornamenti futuri.

Comunicazioni

• 1 porta Ethernet RJ45 compatibile con IEC60870-5-103 e IEC61850
• 1 porta seriale RS-485 per sincronizzazione dell'ora GPS
• 1 porta seriale RS-232 per test e configurazione del dispositivo
• 1 interfaccia Ethernet dedicata per FTP di registrazione continua e visualizzazione in tempo reale delle forme d'onda

Funzioni ausiliarie

• Auto-diagnosi
• Allarme perdita alimentazione CC
• Rilevamento circuito hardware in linea
• Supporto sincronizzazione temporale IRIG-B

Funzioni di registrazione

• Trigger basati sulla tensione AC
  • Variazione improvvisa della tensione di fase
  • Variazione improvvisa della componente in sequenza positiva
  • Variazione improvvisa della componente in sequenza zero
• Trigger basati sulla corrente AC
  • Variazione improvvisa della corrente di fase
  • Variazione improvvisa della corrente in sequenza positiva
  • Variazione improvvisa della corrente in sequenza zero
• Trigger per tensione/corrente fuori limite
• Trigger per limiti delle componenti in sequenza positiva/negativa
• Trigger per variazione improvvisa della componente DC o limiti di componente DC
• Rilevamento di variazioni e limiti di frequenza
• Rilevamento del terzo armonico fuori limite
• Rilevamento di sovraeccitazione e potenza inversa
• Sovracorrente a bassa frequenza / tensione di sequenza zero per avvio/arresto
• Monitoraggio corrente differenziale per trasformatore principale, riduttore, generatore o di eccitazione
• Trigger da ingressi digitali, oscillazione di sistema, avvio manuale e remoto
• Registrazione continua 24 ore

Specifiche tecniche

• Serie modello: PCS-986
• Progettato per unità generatore-trasformatore e dispositivi di protezione e controllo degli impianti
• Architettura modulare per aggiornamenti hardware/software
• Protocolli supportati: IEC60870-5-103, IEC61850
• Ethernet: porta RJ45 e interfaccia Ethernet separata con supporto FTP per archiviazione continua e visualizzazione in tempo reale
• Porte seriali: RS-485 (sincronizzazione GPS), RS-232 (test/config)
• Sincronizzazione oraria: GPS via RS-485, supporto IRIG-B
• Allarmi/diagnostica: auto-diagnosi, allarme perdita alimentazione CC, rilevamento hardware in linea
• Trigger di registrazione: variazioni improvvise di tensione/corrente, cambiamenti delle componenti in sequenza, variazioni DC, limiti di frequenza/armonici, sovraeccitazione, potenza inversa, corrente differenziale, ingressi digitali, oscillazione di sistema
• Modalità di registrazione: manuale, remoto, trigger automatici, registrazione continua 24h
• Supporto archiviazione FTP per registrazioni continue
