Sistema di trasporto pneumatico in fase densa M504

per trasporto pneumaticoper incenerimentoper silo

Descrizione

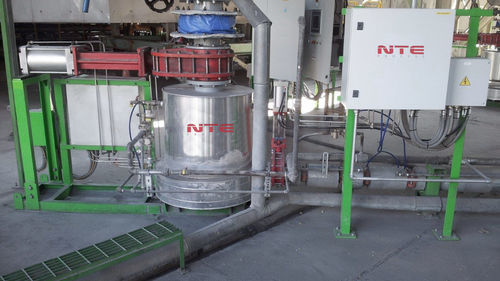

Il Minijet Ash On Skid M504 di NTE Process è un'unità skid preassemblata e precablata progettata per il trasporto pneumatico in fase densa di ceneri volanti e polveri da filtri/ESP. Ideale per applicazioni industriali quali acciaierie, impianti a biomassa, inceneritori e vetrerie dove si trattano polveri abrasive e potenzialmente coesive.

Installazione e integrazione

• Progettato per l'installazione sotto sili e tramogge e per il collegamento a economizzatori e uscite caldaia previa adeguata preparazione.
• Compatibile con il rompigrumi M503 e sistemi crusher per la gestione degli agglomerati e la prevenzione di intasamenti.
• Formato skid compatto che semplifica l'integrazione meccanica ed elettrica sulle linee di trasporto esistenti.

Valvola e resistenza all'usura

• Dotato della valvola a doppio disco ceramico M508, specifica per ceneri e materiali altamente abrasivi.
• Valvola idonea per temperature fino a 400°C e progettata senza guarnizioni tradizionali per ridurre i punti di guasto.
• Le superfici di tenuta in ceramica riducono significativamente l'usura, allungando gli intervalli di manutenzione e riducendo i costi.
• Include sistemi di lavaggio delle tenute e della sede valvola per evitare accumuli e facilitare la manutenzione.

Controllo e funzionamento

• Lo skid può essere fornito con un quadro di controllo a bordo e HMI per funzionamento stand‑alone e supervisione locale.
• Disponibile inoltre con cassetta di giunzione per controllo remoto analogico o digitale e integrazione di impianto.
• Basso consumo d'aria compressa, utilizzabile con reti d'aria standard dell'impianto.

Tecnologia e prestazioni

• Combina la tecnologia a fondo fluidificato Minijet (propulsore compatto per polveri potenzialmente coesive) con i dispositivi Air Assist® (M366/M533) per iniezione d'aria controllata lungo le linee in fase densa.
• Efficace per il trasporto di ceneri da carbone, olio combustibile e biomassa su lunghe distanze e ad alti portate.
• Design modulare che consente di collegare più unità Minijet sulla stessa linea per aumentare la portata adattandosi a spazi ridotti.

Caratteristiche / specifiche tecniche

• Modello: Minijet Ash On Skid M504
• Tipo: unità skid preassemblata e precablata per trasporto pneumatico in fase densa
• Materiali idonei: ceneri volanti e polveri da filtri/ESP; ceneri altamente abrasive
• Valvola: doppio disco ceramico M508 (senza guarnizioni)
• Temperatura operativa: fino a 400°C
• Manutenzione: superfici di tenuta in ceramica; sistemi di lavaggio delle tenute e della sede
• Installazione tipica: sotto sili, tramogge, economizzatori e uscite caldaia (con rompigrumi/crusher adeguato)
• Attrezzature compatibili: rompigrumi M503, sistemi crusher, Air Assist® M366/M533
• Controllo: quadro a bordo con HMI o cassetta di giunzione per controllo remoto (analogico/digitale)
• Consumo d'aria: ridotto; compatibile con reti d'aria compressa standard
• Modularità: possibilità di collegare più unità sulla stessa linea per aumentare portate
