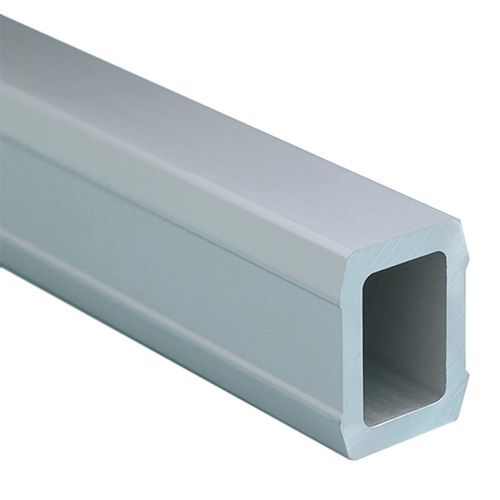

Profilo in alluminio CCS2T series

rettangolaremontaggioper fabbricazione di supporti

Panoramica del prodotto
Il Tubo Compact Series 2 è un'estrusione cava in alluminio progettata per fornire supporto strutturale e fungere da condotto per il cablaggio delle apparecchiature nei sistemi di bracci HMI. Si integra con i componenti di collegamento Compact Series 2 e si monta al braccio di supporto tramite viti di bloccaggio.

Caratteristiche

• Estrusione cava in alluminio disponibile in lunghezze standard: 500 mm, 1000 mm, 1500 mm
• Componenti di collegamento fissati al braccio di supporto con viti di bloccaggio per un assemblaggio sicuro
• Carico massimo del sistema di braccio HMI assemblato Compact Series 2: 45,8 kg (101 lb)

SKU prodotto e dimensioni chiave

• CCS2T5 — Articolo 66290 — Lunghezza: 500 mm (19,68 in) — Larghezza: 45 mm (1,77 in) — Profondità: 60 mm (2,36 in) — Spessore: 8 mm (0,31 in) — Sezione interna: 12,65 cm² (1,96 in²) — Quick Ship: No
• CCS2T10 — Articolo 66580 — Lunghezza: 1000 mm (39,37 in) — Larghezza: 45 mm (1,77 in) — Profondità: 60 mm (2,36 in) — Spessore: 8 mm (0,31 in) — Sezione interna: 12,65 cm² (1,96 in²) — Quick Ship: Yes
• CCS2T20 — Articolo 66590 — Lunghezza: 1500 mm (59,06 in) — Larghezza: 45 mm (1,77 in) — Profondità: 60 mm (2,36 in) — Spessore: 8 mm (0,31 in) — Sezione interna: 12,65 cm² (1,96 in²) — Quick Ship: Yes

Materiale e finitura

• Materiale: Alluminio
• Finitura: Anodizzata

Specifiche tecniche

• Estrusione cava in alluminio adatta al passaggio dei cavi e al supporto strutturale
• Lunghezze standard disponibili: 500 mm, 1000 mm, 1500 mm
• I componenti di collegamento si fissano al braccio di supporto con viti di bloccaggio
• Capacità massima del sistema di braccio HMI assemblato: 45,8 kg (101 lb)
• Area interna tipica della sezione: 12,65 cm² (1,96 in²)
• Dimensioni standard della sezione: larghezza 45 mm (1,77 in); profondità 60 mm (2,36 in); spessore 8 mm (0,31 in)
• SKU rappresentativi: CCS2T5 (500 mm), CCS2T10 (1000 mm), CCS2T20 (1500 mm)
