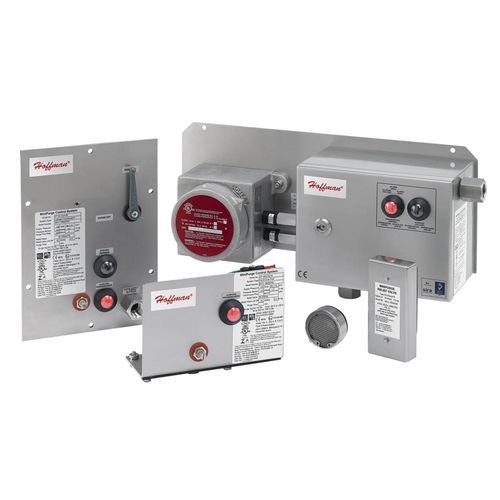

Sistema di pressurizzazione PLCF1YZ

Panoramica
La spurgo e la pressurizzazione sono metodi di protezione per quadri (consigliato IP54 minimo) che rimuovono gas o polveri esplosive interne e mantengono una pressione interna positiva mediante aria protettiva pulita o gas inerte. Sono disponibili due metodi: Compensazione perdite (mantiene la pressione compensando le perdite) e Flusso continuo (mantiene la pressione con un flusso d'aria protettivo continuo). Questa unità è configurata per compensazione perdite e progettata per montaggio a filo; certificazioni disponibili: Tipo Y e Tipo Z.

Caratteristiche

• Tutti i componenti esterni in acciaio inossidabile 316 o composito resistente alla corrosione
• Modelli salvaspazio: montaggio a filo o montaggio esterno opzionale
• Indicatori visivi locali per stato sistema e stato spurgo
• I modelli a compensazione perdite sono dotati di valvola di spurgo rapida e indicatore visivo di spurgo
• Funziona con alimentazione di gas inerte pulito e secco: 60–115 PSI (4–8 bar)
• Temperatura operativa ambiente: -20°C a 55°C (-4°F a 131°F)
• Variante Tipo X disponibile con ciclo di spurgo automatico e contattore di alimentazione 4P NO/20A/440VAC (bobina 115 VAC o 230 VAC)

Norme di settore

• Tipo X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Europa: ATEX Categoria 2 GD
• Cert. n. Sira 14ATEX1045X
• USA/Canada: NFPA496 Cl I Div 1 Gruppi A, B, C & D
• UL E466718
• Tipo Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Tipo Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Attributi prodotto / Specifiche

• Numero articolo: 27143
• Materiale: Acciaio inossidabile 316L
• Finitura: Spazzolata
• Spessore (imperiale): 11ga
• Spessore (metrico): 3,18 mm
• Tipo di funzionamento: Compensazione perdite
• Montaggio: A filo
• Dettagli certificazione: Tipo Y; Tipo Z
• Peso: 7,8 lb
• UPC: 783510271435
• EAN: 8713574246300
• Quantità confezione standard: 1
• Quantità imballo: 1

caratteristiche / specifiche tecniche

• Catalogo#: PLCF1YZ
• Funzionamento: Compensazione perdite (Unità di controllo e valvola di sovrappressione) o Flusso continuo (Unità di controllo, orifizio di uscita calibrato e valvola di sovrappressione)
• Tipi di quadri raccomandati: Tipo 4, 4X e 12 (IP54 minimo)
• Alimentazione gas: gas inerte pulito e secco, 60 PSI (4 bar) a 115 PSI (8 bar)
• Temperatura ambiente operativa: -20°C a 55°C (-4°F a 131°F)
• Componenti esterni: acciaio inossidabile 316 o composito resistente alla corrosione
• Opzioni di montaggio: a filo (interno) o esterno
• Allarme/indicatore: Indicatore visivo locale e uscita contatto secco per allarme remoto (modelli Y/Z); il Tipo X interrompe l'alimentazione in caso di perdita di pressurizzazione e avvia il ciclo di spurgo automatico
• Raccomandazione volume tipico quadro: compensazione perdite Tipo Y/Z generalmente per quadri ≤ 60 ft³; Flusso continuo tipicamente raccomandato per quadri ≤ 17 ft³
