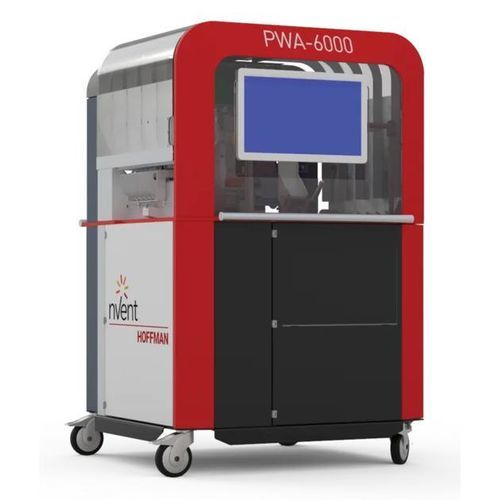

Linea di trattamento PWA6000

Panoramica
Il centro di lavorazione cavi ottimizza la produzione di cavi riducendo i tempi di lavorazione fino al 75%. Il PWA6000 automatizza completamente il taglio a lunghezza, la spellatura, la crimpatura, la marcatura e il raggruppamento dei cavi. La macchina dispone di alimentazione automatica interna con 12 bobine (4 esterne e 8 interne) e supporta un accessorio esterno di stoccaggio per alimentare cavi aggiuntivi senza usare le bobine interne, riducendo i tempi di cambio. La macchina può applicare terminali su entrambe le estremità e marcare ciascuna estremità. I cavi finiti vengono raggruppati su nastro adesivo in un ordine predefinito per ottimizzare il picking e l'assemblaggio a valle. Il processo di prefabbricazione automatizzato è progettato per ottimizzare il cablaggio dei quadri e ridurre i costi.

Caratteristiche principali

• Interfaccia uomo-macchina con touchscreen da 21,5 pollici
• Alimentazione automatica dei cavi con 12 bobine (4 esterne e 8 interne)
• Accessorio esterno per lo stoccaggio di cavi aggiuntivi per alimentare la macchina e ridurre i tempi di cambio
• Spellatrice e crimpatrice elettropneumatiche con caricatore a 5 vie per terminali su bobina
• Lunghezza di crimpatura regolabile a 8 mm o 10 mm
• I cavi finiti possono includere terminali su entrambe le estremità senza intervento manuale
• Sistema di marcatura con stampa diretta su ogni estremità; marcatura con inchiostro blu adatto alla maggior parte dei colori dei cavi
• Sezione di cavo processabile da 0,5 mm² a 2,5 mm² (AWG 20–14) senza tempi di set-up
• Velocità di produzione: circa 120 cavi/ora includendo entrambe le estremità
• Software macchina include Personal Wiring Suit come sistema di programmazione intuitivo per il PWA6000
• Accessorio esterno per stoccaggio e trasporto dei cavi finiti al reparto pannelli; l'accessorio include uno schermo per visualizzare il cablaggio del pannello (sorgente, destinazione e instradamento)
• Interfacce con sistemi eCAD (IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD o simili) o file CSV/Excel

Tabella - Catalogo / Dimensione cavo
Numero catalogo: PWA6000
Dimensione cavo (imperiale): #20 - #14
Dimensione cavo (metrica): 0,5 mm² min

Applicazioni / Benefici

• Riduce i tempi di lavorazione dei cavi e la manodopera per il cablaggio dei quadri
• Garantisce qualità ripetibile e coerente dei cavi prefabbricati
• Raggruppamento su nastro adesivo in ordine predefinito per ottimizzare il picking e l'assemblaggio a valle
• Riduce i costi complessivi del cablaggio dei quadri tramite automazione e ottimizzazione dei processi

Specifiche tecniche

• Modello: PWA6000
• HMI: touchscreen da 21,5 pollici
• Alimentazione cavi: alimentazione automatica interna con 12 bobine (4 esterne, 8 interne); accessorio di alimentazione/stoccaggio esterno supportato
• Operazioni di lavorazione: taglio a lunghezza, spellatura, crimpatura, marcatura, raggruppamento
• Crimpatura: crimpatura elettropneumatica con caricatore a 5 vie; lunghezza di crimpatura regolabile a 8 mm o 10 mm
• Terminali: applicazione su entrambe le estremità supportata; terminali opzionali
• Marcatura cavi: stampa diretta sul cavo (marcatura con inchiostro blu adatta alla maggior parte dei colori)
• Sezione cavo lavorabile: 0,5 mm² fino a 2,5 mm² (AWG 20–14)
• Velocità tipica: ~120 cavi/ora (includendo entrambe le estremità)
• Software: include Personal Wiring Suit; supporta import da sistemi eCAD o CSV/Excel
• Interfacce: IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD o simili, o CSV
• Alimentazione elettrica: tensione nominale 110–240 V 1~ 50/60 Hz; corrente nominale: 16 A
• Aria compressa: 6–8 bar; capacità di aspirazione: 300 l/min
• Ingombro / Dimensioni macchina: larghezza 1050 mm x profondità 1150 mm
• Gestione cavi finiti: raggruppamento su nastro adesivo in ordine predefinito; accessorio esterno opzionale per immagazzinare e trasportare i cavi finiti al reparto pannelli
• Capacità aggiuntive: applica terminali su entrambi i lati, può tagliare l'isolamento per rimozione, accetta cavi da diversi contenitori di lotto
