Macchina da taglio con ghigliottina NC-Cut
per PVCper metalloper rame

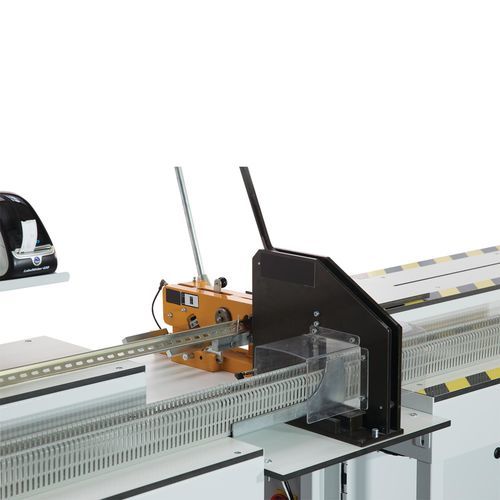

Macchina da taglio con ghigliottina - NC-Cut - nVent HOFFMAN - per PVC / per metallo / per rame
Macchina da taglio con ghigliottina - NC-Cut - nVent HOFFMAN - per PVC / per metallo / per rame
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
con ghigliottina
Materiale trattato
per metallo, per rame, per PVC
Prodotto trattato
per guida DIN, busbar, per canaline di cavi
Tipo di comando
NC
Funzione combinata
livellamento, di etichettatura
Caricamento del pezzo
a caricamento automatico
Caratteristiche elettriche
monofase
Altre caratteristiche
semiautomatica, ad alta precisione, programmabile, con stampante a getto di inchiostro
Altezza massima di taglio

2.200 mm
(86,6 in)

Altezza minima di taglio

140 mm
(5,51 in)

Ripetibilità

0,5 mm
(0,0197 in)

Lunghezza totale

4.220 mm
(166 in)

Larghezza totale

125 mm
(5 in)

Altezza

860 mm
(34 in)

Alimentazione elettrica

Max.: 240 V

Min.: 110 V

Descrizione

Panoramica del prodotto
NC-Cut è una macchina di taglio semi-automatica progettata per il rifilo preciso di guide DIN, canaline e barre collettrici compatibili, al fine di ottimizzare l'assemblaggio dei quadri e ridurre gli scarti. Il sistema importa i disegni di layout del pannello esistenti per generare una lista di taglio e guidare l'operatore.

Applicazioni
  • Produzione di quadri elettrici e quadri di comando
  • Officine di cablaggio e produttori di quadri di distribuzione
  • Officine che richiedono tagli ripetibili e ad alta precisione per la produzione in serie


Caratteristiche
  • Fermi motorizzati guidano il materiale alle cesoie, eliminando la misurazione manuale
  • Cesoie di alta qualità per tagli precisi e lunga durata dell'utensile
  • Ogni pezzo tagliato riceve un'etichetta stampata per il posizionamento corretto sul pannello
  • Lunghezza di taglio (max / min): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensioni macchina (A x L x P) assemblata, senza supporti antivibranti: 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altezza / regolazione supporti antivibranti: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Ripetibilità: 0,5 mm
  • Supporta canaline fino a 125 mm (4,9 in) di larghezza
  • Supporta tipi di guide DIN: NS 15, NS 35/7.5, NS 35/15
  • Supporta tipo di barra collettrice: NLS-CU 3/10
  • Alimentazione elettrica: 110–240 V, monofase, 50/60 Hz


Specifiche
  • Numero catalogo / Modello: NC-Cut
  • Lunghezza di taglio (max / min): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensioni macchina (A x L x P): 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altezza / regolazione supporti antivibranti: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Ripetibilità: 0,5 mm
  • Larghezza massima canalina: 125 mm (4,9 in)
  • Tipi di guide DIN supportati: NS 15, NS 35/7.5, NS 35/15
  • Tipo di barra collettrice supportato: NLS-CU 3/10
  • Ogni pezzo tagliato etichettato per il posizionamento sul pannello
  • Fermi motorizzati e cesoie di precisione per taglio automatizzato e preciso
  • Tensione nominale: 110–240 V, monofase, 50/60 Hz
