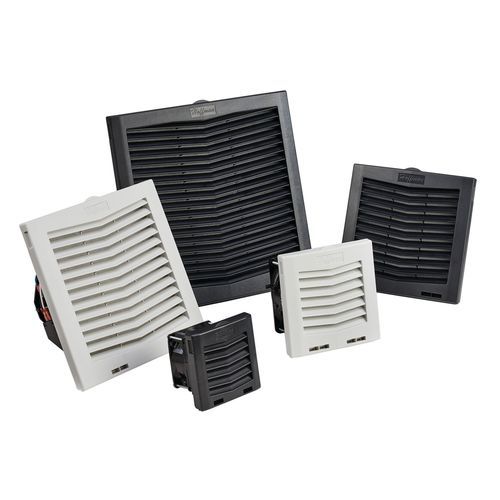

Ventilatore assiale HF series

da paretedi circolazione di ariadi circolazione di aria

Panoramica del prodotto
I ventilatori filtranti laterali HF si installano nella parete laterale dell'armadio con un sistema Click-Fit che non richiede utensili né viti. La griglia snodata rimane fissata una volta aperta, permettendo la sostituzione rapida del filtro a mano. I morsetti semplificano il collegamento elettrico. È disponibile un termostato opzionale per ridurre i consumi energetici e prolungare la vita utile del ventilatore.

Caratteristiche

• Design Click-Fit per installazione senza utensili nella parete dell'armadio
• Griglia snodata che si apre con un semplice gesto e rimane attaccata dopo l'apertura
• Configurazione side-mount per montaggio sulla parete dell'armadio
• Opzione di flusso d'aria inverso sui modelli HF13 per spingere/tirare aria attraverso pressioni statiche più elevate
• Guarnizione a corda standard per la tenuta dell'armadio
• Dimensioni di taglio compatibili con i principali produttori di ventilatori filtranti
• Morsetti per cablaggio semplice
• Termostato opzionale disponibile
• Gamma di misure: 102 mm (4 in) a 325 mm (13 in)
• Portata aria: ca. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) a seconda del modello
• Durata di servizio: ca. 40.000 a 100.000 ore a seconda del modello
• Esempi di temperatura di funzionamento: −20 °C a 65 °C; altri modelli: −10–55 °C

Normative di settore

• UL/cUL Listed; File No. E482010
• CE
• EAC
• Type 12 standard su tutti i modelli
• Opzione IP54 su tutti i modelli eccetto HF13
• Opzione IP55 su tutti i modelli eccetto HF04

Tabella specifiche (campi selezionati / SKU di esempio)
Nota: le righe della tabella sono mostrate come linee (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Specifiche tecniche

• Materiale: plastica
• Finitura: opaca liscia
• Montaggio: parete laterale dell'armadio (side-mount)
• Tenuta: guarnizione a corda standard
• Griglia: griglia snodata che rimane fissata dopo l'apertura
• Elettrico: morsetti di collegamento; tensioni nominali disponibili in base allo SKU (24V, 48V, 115V, 230V)
• Dimensioni: 102 mm (4 in) a 325 mm (13 in)
• Portata d'aria: ca. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) a seconda del modello
• Intervalli di temperatura di esercizio (esempi): −20 a 65 °C; −10–55 °C
• Esempi di corrente massima: 0,06 A fino a 5 A (dipende dal modello)
• Durata di servizio: ca. 40.000 a 100.000 ore (dipende dal modello)
• Opzioni: flusso d'aria inverso (modelli HF13); termostato opzionale
• Norme/Omologazioni: UL/cUL (File No. E482010), CE, EAC, Type 12; opzioni IP54/IP55 per modello
• Totale SKU nella famiglia: 93
