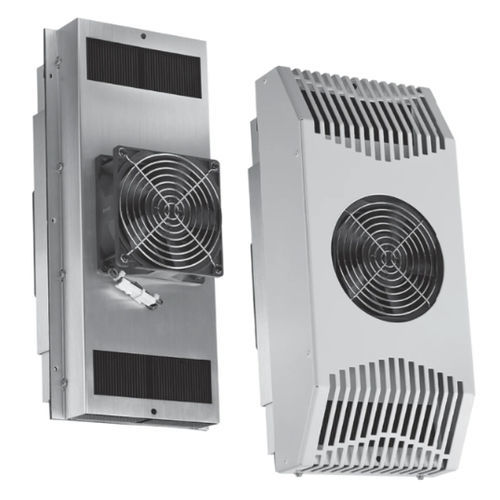

Raffreddatore d'aria TE series

per climatizzazione di scatolaper armadio elettricocompatto

Panoramica
I refrigeratori termolettrici per quadro rimuovono il calore attorno ai componenti critici per ridurre i tempi di inattività e i guasti in piccoli quadri interni ed esterni. Queste unità a basso profilo utilizzano l'effetto Peltier per raffreddare o riscaldare senza refrigeranti, compressori o filtri, rendendole adatte ad applicazioni industriali a bassa manutenzione e basso rumore. Progettate per montaggio parzialmente incassato e orientamento flessibile.

Caratteristiche

• Funzionamento tramite effetto Peltier per raffreddare o riscaldare invertendo la polarità
• Senza refrigerante — design senza filtro e senza compressore
• Struttura senza filtro che riduce le esigenze di manutenzione
• Adatto ad applicazioni interne ed esterne con livelli di protezione Tipo 12/3R/4/4X
• Pre-cablaggio con morsettiera semplice per collegamenti DC facili
• Modelli shrouded e unshrouded inclusi nei pacchetti standard
• Intervallo operativo: −40 °C a 55 °C (−40 °F a 131 °F)
• Montaggio parzialmente incassato; profilo basso per installazione verticale o orizzontale
• Alimentazione DC per applicazioni 24V e 48V

Norme di settore
UR, cUR Riconosciuto; Tipo 12, 3R, 4, 4X; File No. SA6453; CE; IP65

SKU disponibili / Specifiche rappresentative (tabella)
Colonne: Catalog Number | Article Number | Height | Width | Depth | Nominal Voltage | Nominal Capacity Btu/h | Nominal Capacity Watts | Voltage DC | Max Current | Operating Temperature | Material | Finish | Color | Color Code | Thickness
TE090624020 | 21065 | 9.06in | 4.84in | 6.91in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE090624010 | 21074 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE090624011 | 21076 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121024020 | 21066 | 11.81in | 6.02in | 7.4in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121048020 | 20812 | 11.81in | 6.02in | 7.4in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121024010 | 21075 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE121024011 | 21072 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121048010 | 21071 | 12in | 6.18in | 7.43in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162024020 | 21068 | 15.75in | 7.09in | 7.25in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162048020 | 21064 | 15.75in | 7.09in | 7.25in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162024011 | 21067 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE162024010 | 21077 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162048010 | 21073 | 15.93in | 7.35in | 7.27in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga

Caratteristiche tecniche / specifiche

• Tecnologia di raffreddamento: effetto Peltier (termoelettrico) — reversibile per raffreddare o riscaldare
• Senza refrigerante; design senza filtro e senza compressore
• Capacità nominali: 178 Btu/h (52W), 321 Btu/h (94W), 567 Btu/h (166W) a seconda della SKU
• Famiglie di tensione nominale: 24V e 48V
• Esempi di ingressi DC elencati (es.: 18V, 40V) con morsettiera precablata
• Correnti massime variabili per SKU (es.: 4.4A, 7.6A, 8.5A, 14.7A)
• Temperatura di esercizio: −40 a 55 °C (−40 a 131 °F)
• Materiali: Alluminio (anodizzato), Acciaio dolce (verniciato), Acciaio inossidabile 304 (spazzolato #4)
• Protezione ingressi: IP65; Riconoscimenti: UR, cUR; Tipi: 12, 3R, 4, 4X
• Montaggio: incasso parziale; profilo basso per montaggio verticale o orizzontale
• Le forature del pannello e le dimensioni meccaniche variano per SKU (vedere elenco sopra)
