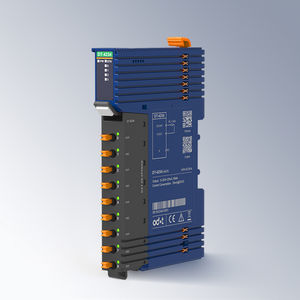

Modulo di uscita analogico DT-4168

8 canalia 8 uscite analogichedi corrente

Panoramica del prodotto: Modulo di uscita tensione a 8 canali che supporta 0~5VDC/0~10VDC/±5VDC/±10VDC, risoluzione di 16 bit. Caratteristiche del modulo: - Gamma di uscita 0-20mA o 4-20mA impostabile. - Il bus interno del modulo e l'uscita di campo adottano l'isolamento capacitivo. - Il segnale di uscita del modulo è un'uscita a massa comune a singolo terminale. - Bus di fondo di cesto ridondante ad alta velocità con blocchi terminali innestabili. Parametri tecnici: Parametri generali - Consumo di corrente: 35mA@5VDC - Potenza di campo: 19.2~28.8VDC (Nominale: 24VDC) - Diametro di cablaggio: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminale innestabile: Supporto - Bus di fondo di cesto: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di uscita - Numero di canali: 8 canali di uscita di corrente - Risoluzione: 16 bit - Gamma di uscita: 0~20mA/4~20mA - Tempo di transizione: 1ms/4 canali (il livello del filtro è 0) - Impedenza di ingresso: Max.500Ω - Errore di linearità: ≤±0.03% - Errore di temperatura: ≤±0.005%/K - Ripetibilità: ≤±0.05% - Errore di misurazione: ±0.2% (@25℃), ±0.4% (@-35℃~60℃) - Diagnosi: Guasto alimentazione 24V: supporto, Guasto linea: supporto, Guasto comunicazione DAC: supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35℃~60℃ - Temperatura di funzionamento in installazione verticale: -35℃~50℃ - Temperatura di stoccaggio: -40℃~85℃ - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica per contatto ±6kV, Livello di prestazione A; Scarica per aria ±8kV, Livello di prestazione A; SURGE: Modo comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche chiave: - 8 canali di uscita di tensione analogica - Gamma di uscita: 0~5VDC/0~10VDC/±5VDC/±10VDC - Risoluzione: 16 bit - Consumo di corrente: 35mA@5VDC - Potenza di campo: 19.2~28.8VDC (Nominale: 24VDC) - Montaggio su guida DIN, dimensioni: 119*14*80mm - Certificato CE - Temperatura di funzionamento: -35℃~60℃ (orizzontale), -35℃~50℃ (verticale) - Grado di protezione: IP20
