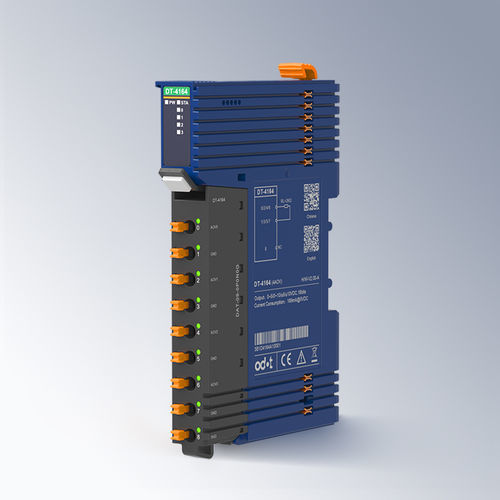

Modulo di uscita analogico DT-4164

4 canalicon 4 uscite analogichedi corrente

Panoramica del prodotto: - Modulo di uscita tensione a 4 canali che supporta 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, risoluzione a 16 bit. Caratteristiche del modulo: - Il modulo supporta l'uscita del segnale di tensione a 4 canali - Gamma di uscita: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, risoluzione a 16 bit - Il modulo dispone di 4 indicatori LED di uscita analogica - Il segnale di uscita del modulo è un'uscita a massa comune a un'estremità - Bus di fondo ridondante ad alta velocità con blocchi terminali estraibili Parametri tecnici: Parametri generali - Consumo di corrente: 169mA@5VDC - Alimentazione di campo: 19.2~28.8VDC (Nominale: 24VDC) - Diametro del cablaggio: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminale estraibile: Supporto - Bus di fondo: Ridondanza del bus doppio - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: Uscita tensione a 4 canali - Risoluzione: 16 bit - Gamma di uscita: 0~5V/0~10V/ -5V~5V/ -10V~10V - Tempo di transizione: 1.5ms/4 canali - Corrente di cortocircuito: 15mA - Errore di linearità: ≤±0.03% - Errore di temperatura: ≤±0.005%/°C - Ripetibilità: ≤±0.05% - Errore di misurazione: ±0.2% (@25°C), ±0.4% (@-35°C~60°C) - Funzione di diagnosi: Guasto da surriscaldamento DAC: Supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35°C~60°C - Temperatura di funzionamento in installazione verticale: -35°C~50°C - Temperatura di stoccaggio: -40°C~85°C - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: II - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica per contatto ±6kV, Livello di prestazione A; Scarica per aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche / Caratteristiche chiave: - 4 canali di uscita tensione - Gamma di uscita: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Risoluzione a 16 bit - Indicatori LED per ogni uscita - Uscita a massa comune a un'estremità - Bus di fondo ridondante ad alta velocità - Blocchi terminali estraibili - Certificato CE - Montaggio su guida DIN - Temperatura di funzionamento: -35°C a 60°C (orizzontale), -35°C a 50°C (verticale) - Grado di protezione: IP20
