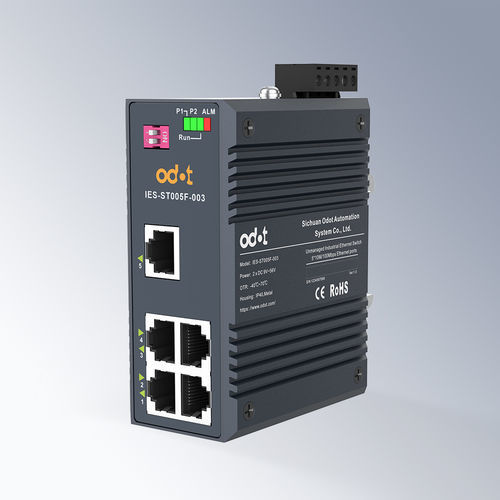

Switch Ethernet non gestibile IES-ST005F-003

8 portesu guida DINmontaggio a parete

Descrizione del prodotto
Lo switch Ethernet industriale non gestito IES-ST005F-003 di ODOT è un dispositivo compatto per automazione industriale e reti IIoT. Fornisce 5 porte RJ45 10/100 Mbps per comunicazioni stabili a livello di campo e controllo. Progettato per ambienti difficili, lo switch offre ampia temperatura operativa, resistenza a EMI e vibrazioni, protezione contro spray salino e doppia alimentazione DC ridondata (9 V~56 V) con protezione contro inversione di polarità. Adatto per aggregazione di rete o accesso dispositivi in impianti industriali.

Caratteristiche del prodotto

• Supporta fino a 5 porte elettriche 10/100 Mbps (RJ45)
• Buffer di commutazione da 1 Mbit per traffico ad alta larghezza di banda (es. video 4K)
• Supporta IEEE 802.3 / 802.3u / 802.3x (store & forward) e IEEE 802.3ah
• Elevata larghezza di banda del backplane e buffer per garantire inoltro a velocità linea su tutte le porte
• Doppia alimentazione DC ridondata (9 V ~ 56 V) con protezione anti-inversione
• Ampia temperatura operativa: -40 °C ~ +70 °C
• Scocca metallica IP40, senza ventola e a basso consumo
• Montaggio su guida DIN o a parete; installazione plug-and-play

Parametri tecnici
Parametro di interfaccia:
Porto elettrico Hundred Meg: 5 porte RJ45, adattive 10/100 Mbps
Interfaccia di alimentazione: morsettiera a 5 poli passo 5.08 mm

Proprietà dello switch:
Standard protocollo: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ah
Dimensione cache: 1 Mbit
Lunghezza frame inoltro: 2048 Bytes
Tabella indirizzi MAC: 2K voci
Metodo di inoltro: Store-and-forward (full-duplex / half-duplex)
Ritardo: < 7 µs
Larghezza di banda backplane: 1 Gbps
Throughput pacchetti: 0.74 Mpps

Indicatori:
Indicatore alimentazione: PWR
Indicatore stato porte: Porta elettrica LNK & ACT (1~5)

Specifiche alimentazione:
Tensione operativa: 9 V ~ 56 V DC
Consumo energetico: < 5 W

Struttura meccanica:
Livello di protezione: IP40
Installazione: guida DIN / montaggio a parete
Dimensioni: 101 mm × 80 mm × 43 mm (L × W × H)
Peso: 380 g

Parametri ambientali:
Temperatura operativa: -40 °C ~ 70 °C
Temperatura di stoccaggio: -40 °C ~ 85 °C
Umidità relativa: 5% RH ~ 95% RH (senza condensa)
MTBF: 300.000 ore

Prestazioni EMC:
Scarica elettrostatica (ESD): Scarica a contatto ±8 kV (classe B); scarica ad aria ±15 kV (classe A); standard IEC 61000-4-2
Immunità RF (RS): Standard IEC 61000-4-3
Transitori rapidi (EFT): Porta alimentazione 2,5 kV (prestazione B); Porta segnale 2,5 kV (prestazione A); standard IEC 61000-4-4
Sovratensioni: modalità comune/differenziale fino ai livelli kV specificati con relative classi di prestazione; standard IEC 61000-4-5
Interferenza condotta (CS): Standard IEC 61000-4-6
