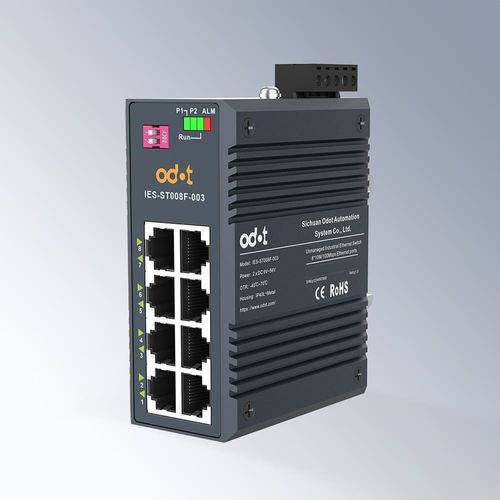

Switch Ethernet non gestibile IES-ST008F-003

8 portea paretesu guida DIN

Panoramica del prodotto
IES-ST008F-003 è uno switch Ethernet industriale non gestito, progettato per l'espansione affidabile della rete in ambienti gravosi. Fornisce 8 porte RJ45 elettriche (10/100 Mbps), ampia gamma di temperature operative e ingressi di alimentazione DC ridondanti per automazione industriale e applicazioni IIoT.

Descrizione dettagliata
IES-ST008F-003 adotta un design industriale e standard di rete aperti per garantire un funzionamento stabile in condizioni estreme. Lo switch offre elevata immunità alle interferenze elettromagnetiche, resistenza a spruzzi salini, protezione dalle vibrazioni e ingressi di alimentazione DC ridondanti (9 V–56 V) con protezione contro l'inversione di polarità. Con chassis metallico fanless e protezione IP40, è adatto per armadi di campo e involucri compatti. Applicazioni tipiche: automazione del controllo industriale, controllo del traffico, automazione edilizia, controllo minerario, controllo dei giacimenti petroliferi, centrali idroelettriche, supervisione delle reti elettriche e monitoraggio delle sale server.

Caratteristiche del prodotto

• 8 × porte RJ45 elettriche 10/100 Mbps
• Cache 1 Mbit per supportare la trasmissione fluida di video 4K
• Supporta IEEE 802.3 / 802.3u / 802.3x e switching store-and-forward
• Elevata larghezza di banda del backplane e grande cache per inoltro a velocità di linea
• Ingresso di alimentazione DC ridondante (9 V–56 V) con protezione anti-inversione
• Intervallo di temperatura di funzionamento: -40 °C a 70 °C
• Chassis metallico IP40, fanless e design a basso consumo
• Montaggio su guida DIN o a parete; plug-and-play per involucri compatti

Parametri tecnici
Parametro di interfaccia
Porta elettrica Hundred Meg: 8 porte RJ45, 10/100 Mbps adattativi
Interfaccia di alimentazione: morsettiera 5 pin, passo 5.08 mm

Proprietà dello switch
Standard di protocollo: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Dimensione cache: 1 Mbit
Lunghezza frame inoltrabile: 2048 Bytes
Tabella indirizzi MAC: 2K
Metodo di inoltro: Store-and-forward (full-duplex / half-duplex)
Ritardo: < 7 μs
Larghezza di banda backplane: 1.6 Gbps
Velocità di inoltro pacchetti: 1.19 Mpps

Indicatori
Indicatore alimentazione: PWR
Indicatore stato porte: LNK & ACT (1–8)

Alimentazione
Tensione di esercizio: 9 V ~ 56 V DC
Consumo energetico: < 3 W

Struttura meccanica
Livello di protezione: IP40
Installazione: guida DIN / montaggio a parete
Dimensioni: 101 mm × 80 mm × 43 mm (L × W × H)
Peso: circa 400 g

Parametri ambientali
Temperatura operativa: -40 °C ~ 70 °C
Temperatura di immagazzinamento: -40 °C ~ 85 °C
Umidità relativa: 5% RH ~ 95% RH (senza condensa)MTBF: 300.000 ore

Prestazioni EMC
Scarica elettrostatica (ESD): Contatto ±6 kV; Aria ±15 kV — IEC 61000-4-2
Immunità radiante (RS): IEC 61000-4-3
Burst transitori rapidi (EFT): porta di alimentazione 2.5 kV; porta segnale 2.5 kV — IEC 61000-4-4
Sovratensione: modalità comune e differenziale secondo IEC 61000-4-5
Suscettibilità condotta (CS): IEC 61000-4-6

Specifiche tecniche

• Modello: IES-ST008F-003
• Porte: 8 × 10/100 Mbps RJ45
• Capacità di commutazione: backplane 1.6 Gbps; velocità pacchetti 1.19 Mpps
• Cache: 1 Mbit; lunghezza frame 2048 Bytes; tabella MAC 2K
• Inoltro: Store-and-forward; ritardo < 7 μs
• Alimentazione: ingresso DC ridondante 9 V–56 V; consumo < 3 W
• Indicatori: PWR; LNK & ACT per le porte 1–8
• Meccanica: chassis metallico IP40, fanless; guida DIN / montaggio a parete; 101×80×43 mm; ~400 g
• Ambientale: funzionamento -40 °C ~ 70 °C; stoccaggio -40 °C ~ 85 °C; 5%–95% UR (senza condensa)
• Affidabilità & EMC: MTBF 300.000 h; conformità ESD/RS/EFT/Sovratensione e immunità condotta secondo la serie IEC 61000
