Connettore rotondo ODU MINI-SNAP®

di datidi alimentazione elettricacrimpabile

Panoramica

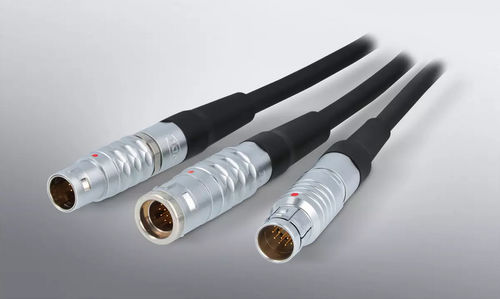

Connettori circolari in metallo con bloccaggio push‑pull o funzione break‑away. ODU MINI‑SNAP® presenta scocche metalliche con diverse finiture e un'interfaccia compatta di 6,4 mm, adatta per installazioni in spazi ristretti. Operano in ampi intervalli di temperatura ambiente e offrono numerose opzioni di configurazione.

Caratteristiche principali

• Bloccaggio push‑pull o break‑away
• Oltre 5.000 cicli di innesto (minimo)
• Numero di poli e tipi di terminazione configurabili
• Gradi di protezione: IP50 e IP68 (a seconda della configurazione)

Descrizione del prodotto
ODU MINI‑SNAP® è disponibile in quattro serie (L, K, B, F). Il connettore combina un'interfaccia compatta di 6,4 mm con un bloccaggio sicuro: push‑pull o break‑away. Le varianti break‑away consentono innesto/disinnesto in meno di un secondo per rilascio di emergenza. Le varianti push‑pull si bloccano meccanicamente e si sbloccano tirando indietro la guaina esterna; la trazione del cavo non provoca lo sblocco.

Serie L, K e B

• Bloccaggio push‑pull o break‑away
• Codifica meccanica a linguetta e scanalatura
• 2–40 poli; assemblaggi misti possibili
• Tipi di terminazione: saldare, crimpare, per PCB

Serie F

• Bloccaggio push‑pull o break‑away
• Codifica meccanica a semiguscio
• 2–27 poli; assemblaggi misti possibili
• Tipi di terminazione: saldare, crimpare, per PCB

Caratteristiche di sicurezza e funzionamento
Il meccanismo auto‑bloccante evita lo sblocco accidentale per trazione del cavo; lo sblocco manuale avviene retrando la guaina esterna. Le serie L e K adottano la codifica linguetta‑scanalatura; la serie F utilizza il semiguscio.

Assemblaggio e servizi
Opzioni: selezione del numero di poli, assemblaggi misti, vari tipi di terminazione e ingressi cavo. Sono disponibili servizi di assemblaggio personalizzati in base alle esigenze applicative.

Applicazioni
Adatto a dispositivi medici, sistemi di comunicazione, strumentazione di prova e misura e elettronica industriale che richiedono connettori circolari compatti e configurabili.

Caratteristiche / specifiche tecniche

• Modello / serie: ODU MINI‑SNAP® (serie L, K, B, F)
• Materiale: scocche metalliche (diverse finiture disponibili)
• Tipo di bloccaggio: Push‑pull, Break‑away
• Codifica: Linguetta & scanalatura (L/K/B), Semiguscio (F)
• Numero di poli: L/K/B: 2–40; F: 2–27 (assemblaggi misti possibili)
• Tipi di terminazione: saldare, crimpare, per PCB
• Diametro interfaccia: 6,4 mm
• Cicli di innesto: ≥ 5.000 (tipico per le serie metalliche)
• Gradi di protezione: IP50 e IP68 (a seconda della configurazione)
• Temperatura di esercizio: –40 °C a +120 °C
• Meccanismo di rilascio: retrarre la guaina esterna per sbloccare
• Break‑away: permette innesto/disinnesto in < 1 secondo (varianti break‑away)
