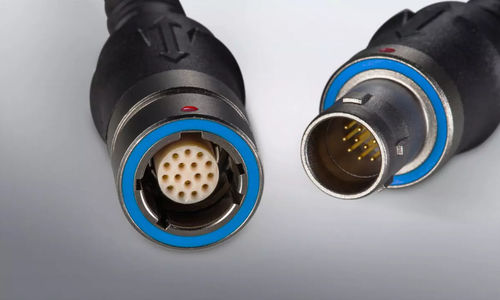

Connettore rotondo AMC®

di datidi alimentazione elettricaa vite

Panoramica
ODU AMC® è una famiglia di connettori circolari in metallo progettata per un blocco visibile, rapido e configurabile. La serie supporta i sistemi di bloccaggio Push‑Pull e Break‑Away, consente l'innesto alla cieca in spazi ristretti ed è indicata per ambienti esigenti come applicazioni militari e di sicurezza.

Punti chiave

• Opzioni di bloccaggio: Push‑Pull o Break‑Away (alcune varianti con bloccaggio filettato)
• Codifica meccanica e codifica colore per identificazione univoca
• Schermatura a 360°
• Alta durata di accoppiamento: molte varianti metalliche ≥5.000 cicli
• Possibilità di combinare segnale, potenza e dati ad alta velocità in un unico connettore

Prestazioni e robustezza
Cuscinetto metallico con opzione di finitura antiriflesso per ridurre la rilevabilità. Bassa resistenza di contatto e schermatura completa per trasmissioni senza interferenze. Varianti disponibili: High‑Density, Easy‑Clean (pogo‑pin) e Series T configurabile in campo.

Gamma prodotti e opzioni

• Tipi di bloccaggio: Push‑Pull, Break‑Away, Threaded (a seconda della variante)
• Varianti: AMC standard, Series T (opzioni MIL‑STD / campo), High‑Density, Easy‑Clean, Threaded, NP
• Gamma contatti: Push‑Pull: 3–55; Break‑Away: 3–37 (dipende dal modello)
• Più misure; sovrastampi diritti o angolari; assemblaggi cavi su misura

Applicazioni
Progettato per sistemi militari e di sicurezza, apparecchiature di prova e misura e applicazioni industriali che richiedono blocco visibile, innesto alla cieca e trasmissione affidabile.

Specifiche tecniche

• Classe di protezione: IP6K9K
• Temperatura di esercizio: −51 °C a +125 °C
• Cicli di accoppiamento: tip. ≥5.000 per molte varianti metalliche (alcune varianti min. 500–2.000)
• Esempi numero poli: Push‑Pull 3–55; Break‑Away 3–37
• Schermatura: 360°
• Materiali: scocca metallica (alluminio o ottone a seconda della variante)
• Compatibilità dati: supporta trasmissioni ad alta velocità (Ethernet, USB a seconda della configurazione)
