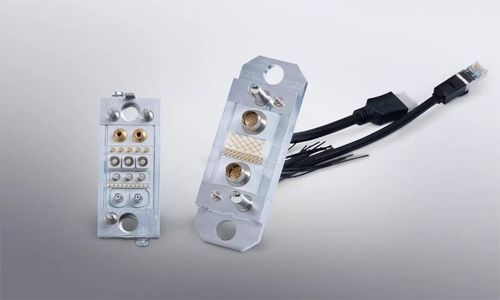

Connettore modulare

ibridopneumaticodi dati

Breve descrizione
Connettore modulare per sistemi di docking automatico. ODU-MAC® Silver-Line fornisce un’interfaccia ibrida per potenza, segnali, dati e pneumatici con telai configurabili e l’opzione Quick Change Head per ridurre la manutenzione.

Caratteristiche principali

• Docking automatico con elevato numero di cicli di innesto
• Interfaccia ibrida modulare per potenza, dati e pneumatici
• Opzione Quick Change Head per sostituzione rapida della parte anteriore
• Disponibile con assemblaggio cavi su richiesta

Funzionalità e varianti
Fino a 8 telai di fissaggio configurabili in lunghezze variabili. Moduli combinabili per spazi di installazione ridotti, carichi meccanici elevati o telai a supporto flottante. Oltre 30 moduli di trasmissione dati disponibili, incluse soluzioni in fibra ottica.

Caratteristiche di progettazione

• Telaio P4+ robusto: ampia compensazione tolleranze, gioco radiale ±4 mm, centraggio con spine guida e bussole coniche, supporti flottanti
• Quick Change Head progettata per cicli di innesto molto elevati (fino a 10.000.000 a seconda della configurazione)
• Resistenza alle vibrazioni e bassa resistenza di contatto stabile

Trasmissione e applicazioni
Supporta la trasmissione simultanea di pneumatici, correnti ad alta potenza, dati e fibra in un unico connettore. Progettato per applicazioni industriali e robotiche esigenti che richiedono lunga durata in cicli e contatti affidabili.

Documentazione e media
Schede tecniche, brochure e istruzioni disponibili. Video applicativi e dimostrativi relativi a ODU-MAC® Silver-Line fornibili su richiesta.

Specifiche tecniche

• Serie: ODU-MAC® Silver-Line
• Telai di fissaggio: fino a 8 telai configurabili
• Moduli di trasmissione: >30 moduli dati disponibili
• Cicli di innesto: circa 100.000 fino a 10.000.000 (a seconda del modello)
• Quick Change Head: opzione di sostituzione rapida della parte anteriore
• Compensazione telaio P4+: radiale ±4 mm, spine guida solide e bussole coniche
• Cofano docking opzionale: sfogo di trazione, uscite cavi, connessioni di messa a terra, montaggio PCB
• Consegna: disponibile con assemblaggio cavi su richiesta
