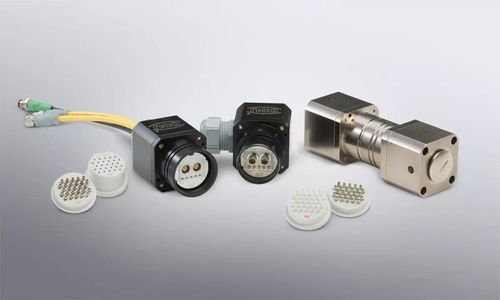

Connettore modulare ODU DOCK Silver-Line

combinatopneumaticodi dati

Panoramica
La serie ODU DOCK Silver-Line è una famiglia di connettori modulari progettata per l'accoppiamento automatico in sistemi robotici, robot industriali, strumenti di prova e sistemi di cambio utensile. Supporta l'innesto elettrico o pneumatico e può essere fornita con cablaggi preassemblati pronti per l'integrazione.

Caratteristiche principali

• Progettato per il docking automatico nelle applicazioni robotiche e industriali
• Tecnologia di contatto a molla a filo con elevata densità di contatti
• Cicli di innesto: ≥100.000 standard; fino a 10.000.000 con testa a cambio rapido
• Disponibile in tre dimensioni con involucro in alluminio o plastica
• Opzioni: protezione EMC e uscite cavo diritte o angolate
• Terminazione standard a crimpare; saldatura su richiesta
• Testa a cambio rapido per sostituzione rapida della parte intercambiabile

Funzionalità
Supporta inserti contatti da 2+PE a 36+PE e, tramite adattatori, consente la combinazione di moduli ODU‑MAC®. Permette la trasmissione mista di segnali, potenza/corrente, dati, fibra ottica e mezzi (aria, fluidi) in un unico connettore modulare.

Applicazioni e vantaggi

• Docking automatico in celle robotizzate e linee di produzione automatizzate
• Banchi di prova e apparecchiature con cicli frequenti di innesto
• Sistemi di cambio utensile e installazioni industriali gravose
• Riduzione dei tempi di fermo e dei costi di manutenzione grazie alla testa a cambio rapido e ai contatti durevoli

Specifiche tecniche

• Serie: ODU DOCK Silver-Line
• Produttore: ODU
• Inserti contatti: 2+PE a 36+PE (configurazioni modulari)
• Cicli di innesto: ≥100.000 (standard); fino a 10.000.000 con testa a cambio rapido
• Materiale involucro: alluminio o plastica
• Tecnologia di contatto: molla a filo; alta densità di contatti
• Terminazioni: crimpare standard; saldare su richiesta
• Opzioni: protezione EMC; cablaggi; uscite diritte o angolate
• Modularità: compatibile con moduli ODU‑MAC® tramite adattatori
