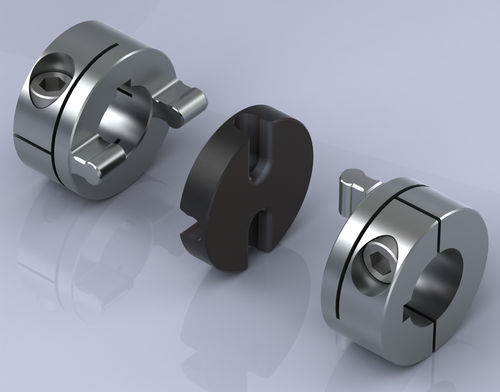

Giunto Oldham UC series

con flangia

Vantaggi: Protegge il componente azionato fungendo da "fusibile" meccanico: una sezione centrale in plastica sostituibile e poco costosa si trancia in caso di carico eccessivo Protegge i cuscinetti di supporto esercitando forze reattive costantemente basse, anche in presenza di grandi disallineamenti Gioco nullo e moderata rigidità torsionale Isolamento elettrico Accoglie grandi disallineamenti radiali in una lunghezza ridotta Accoglie disallineamenti angolari molto più ampi rispetto ai giunti Oldham standard Facilità di installazione in installazioni cieche o difficili quando si utilizzano fori passanti Prezzo economico rispetto ad altri giunti con caratteristiche prestazionali simili Elemento di usura sostituibile a basso costo Basso momento di inerzia Svantaggi: Coppia di picco e rigidità torsionale inferiori rispetto al giunto Oldham standard Trasmissione leggermente non omocinetica (vale a dire che l'albero condotto e quello motore non si muovono esattamente alla stessa velocità durante una rotazione) quando il disallineamento angolare è significativo Carichi reattivi assiali esercitati sui cuscinetti di supporto quando la coppia si avvicina a quella massima Accoglie solo un piccolo disallineamento assiale Applicazioni tipiche: I tipi UC e UI sono utilizzati in applicazioni leggere con grandi disallineamenti angolari, tra cui i sistemi di strumentazione e posizionamento; il tipo UA è utilizzato in applicazioni mission-critical ad alta coppia che richiedono un accoppiamento a prova di guasto, tra cui valvole servo-controllate, impianti minerari e di frantumazione.
