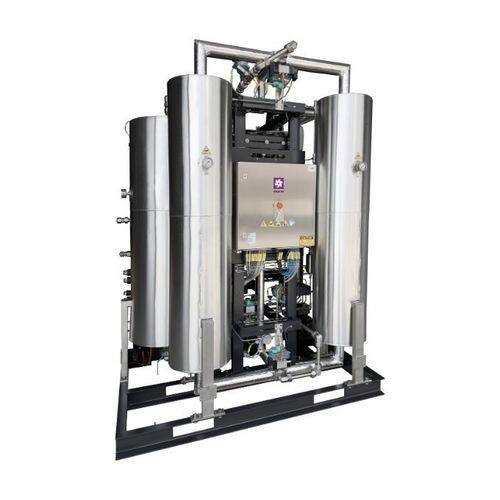

Purificatore di gas di idrogeno H2-PURE

Panoramica
I purificatori H2-PURE rimuovono continuamente vapore acqueo, ossigeno e particelle solide dal flusso di idrogeno compresso. Progettati per funzionamento completamente automatico, sono idonei all'integrazione con i pacchetti idrogeno degli elettrolizzatori e soddisfano i requisiti per applicazioni come le celle a combustibile (ISO 14687:2019). La versione P utilizza fino a ~2 % di idrogeno per la rigenerazione; la versione X esegue la rigenerazione in circuito chiuso senza perdita di idrogeno. L'unità opzionale DeOxo riduce O2 a <5 ppm.

Funzione e tecnologia
L'essiccazione avviene tramite adsorbimento in due colonne pressurizzate riempite con materiale adsorbente. Il processo alterna fasi di adsorbimento, riscaldamento (rigenerazione) e raffreddamento, con commutazione delle colonne dopo la saturazione dell'adsorbente. La rigenerazione è termica; quando è disponibile gas secco esterno o acqua di raffreddamento, i componenti vengono adattati per minimizzare la perdita di gas (tipicamente 1–2 % quando si utilizza gas secco esterno).
I purificatori OMEGA AIR impiegano la tecnologia Temperature Swing Adsorption (TSA), che sfrutta la dipendenza dell'adsorbimento dalla temperatura. I modelli HP-PURE integrano una torre catalitica DeOxo che riduce l'ossigeno tramite la reazione DEOXO, convertendo ossigeno e idrogeno in acqua che viene condensata e rimossa.

Perché è necessaria la purificazione
Le impurità nell'idrogeno (ossigeno, umidità, particolato e altri gas) possono causare:

• riduzione delle prestazioni delle celle a combustibile
• corrosione e danni meccanici agli impianti
• rischi per la sicurezza durante stoccaggio e trasporto

Applicazioni

• Industria chimica — produzione di ammoniaca e fertilizzanti
• Petrochimica — desolforazione, idrocracking, produzione di metanolo
• Industria alimentare — processi di idrogenazione (margarina, burro)
• Saldatura — saldatura con idrogeno atomico e processi al plasma
• Produzione del vetro — gas antiossidante o di protezione (insieme a N2)
• Elettronica — produzione di semiconduttori, LED e display
• Aerospaziale — propellenti per motori a razzo (forma liquida)
• Edilizia — applicazioni di illuminazione e riscaldamento
• Stazioni di rifornimento di idrogeno (HRS) per veicoli a celle a combustibile

Dati richiesti per preparare un preventivo

• Pressione in ingresso
• Portata in ingresso
• Temperatura in ingresso
• Contenuto di acqua in ingresso
• Punto di rugiada di pressione (PDP) richiesto in uscita
• Concentrazione di O2 in ingresso
• Concentrazione di O2 richiesta in uscita
• Disponibilità di gas secco esterno per rigenerazione/raffreddamento (se sì: temperatura e punto di rugiada)
• Disponibilità di acqua di raffreddamento per la rigenerazione (se sì: temperatura dell'acqua)

Tabella - Caratteristiche delle unità H2-PURE
MODEL | Capacity (m3/h) | Capacity (kg/h) | Electrolyser (MW)
H2-PURE 15 | 52.5 | 4.3 | 0.25
H2-PURE 30 | 105 | 8.7 | 0.5
H2-PURE 60 | 210 | 17.4 | 1
H2-PURE 180 | 630 | 52.3 | 3
H2-PURE 300 | 1,050 | 86.8 | 5
H2-PURE 600 | 2,100 | 173.7 | 10
H2-PURE 1200 | 4,200 | 347.3 | 20
H2-PURE 2500 | 8,400 | 694.7 | 40
H2-PURE 3600 | 12,600 | 1,042.0 | 60
H2-PURE 5000 | 16,800 | 1,389.4 | 80
H2-PURE 6500 | 21,000 | 1,736.7 | 100

Note sulle versioni
Versione P: la rigenerazione con gas secco esterno può consumare fino a ~2 % di idrogeno. Versione X: rigenerazione in circuito chiuso con consumo di idrogeno pari a zero durante la rigenerazione.

Specifiche tecniche

• Famiglia / serie di prodotto: H2-PURE
• Tecnologia: Temperature Swing Adsorption (TSA)
• Metodo di essiccazione: adsorbimento in due colonne a pressione con rigenerazione ciclica (adsorbimento, riscaldamento, raffreddamento)
• Tipo di rigenerazione: rigenerazione termica (opzioni per gas secco esterno o raffreddamento ad acqua)
• Unità DeOxo opzionale: torre catalitica che riduce O2 a <5 ppm
• Modelli e capacità nominali: vedi tabella sopra (H2-PURE 15 fino a H2-PURE 6500)
• Integrazione: adatto per integrazione con pacchetti idrogeno di elettrolizzatori
• Consumo di gas per rigenerazione: versione P fino a ~2 % (a seconda della configurazione); versione X circuito chiuso (0 % di perdita)
