trasmettitore di livello radar FMCW / per liquidi / per cisterna
LVRD10 series

{{requestButtons}}

Caratteristiche

  • Tecnologia:

    radar FMCW

  • Fluido:

    per liquidi

  • Applicazioni:

    per cisterna

  • Range di livello:

    3 m (9'10")

  • Pressione di processo:

    Min.: -1 bar (-14,5 psi)

    Max.: 17 bar (246,56 psi)

  • Temperatura di processo:

    Min.: -40 °C (-40 °F)

    Max.: 150 °C (302 °F)

Descrizione

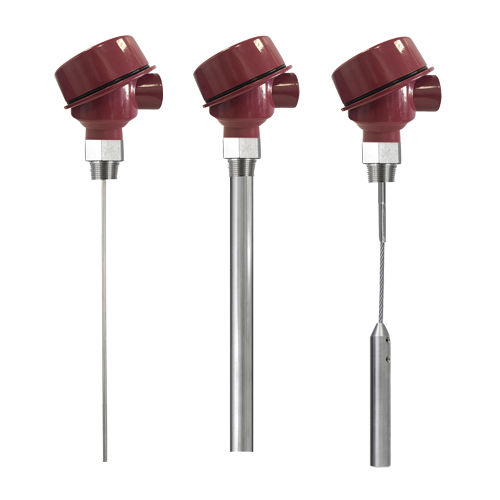

La serie LVRDD10 di trasmettitori di livello radar ad onda guidata per uso generale fornisce una misura di livello continua con un segnale di uscita da 4-20 mA. Disponibile in tre sonde (ad asta, coassiale o a cavo) in configurazioni fino a 3 metri di lunghezza per l'asta e coassiale e 5,5 m per il design del cavo. Il sensore è configurato utilizzando il software facile ma potente (download gratuito da OMEGA).

Il sensore di livello liquido a contatto è destinato ad applicazioni di stoccaggio di sostanze chimiche, rifiuti, olio o acqua a bassa corrosione in serbatoi in metallo o cemento armato di qualità superiore o serbatoi di qualsiasi materiale. Selezionare il sensore per facilitare le condizioni di applicazione con leggera agitazione, condensa o vapore e installazione in un adattatore del serbatoio o in un raccordo flangiato.

Specifiche
Alloggiamento
Portata: Asta/coassiale; 3,0 m (9,8')
Via cavo: 5.5 m (18.0')
Banda morta: 10 cm (4")
Precisione: ±3 mm (0.118")
Ripetibilità: < 2 mm (0.08")
Risoluzione: 2
Configurazione: PC Windows® USB 2.0 USB 2.0
Tensione di alimentazione: da 10 a 30 Vdc
Uscita del segnale: Da 4 a 20 mA, a 3 fili, massimo 22 mA
Consumo: < 50 mA a 24 Vdc
Segnale Fail Safe: da 4 a 20 mA, 21 mA o mantenimento dell'ultimo valore
Temperatura di processo: da -40 a 150°C (da -40 a 302°F)
Pressione: da -1 a 17 bar (da -14,5 a 250 psi)
Involucro: Alluminio con guaina singola
Valutazione dell'involucro: NEMA 4 (IP66)
Ingresso guaine: ½ NPT
Materiale dell'antenna: 316L SS
Alimentazione del materiale: 316L SS e peek
Attacco di processo: ¾ NPT o ¾ G
Classificazione: Uso generale
Conformità: CE, RoHS
