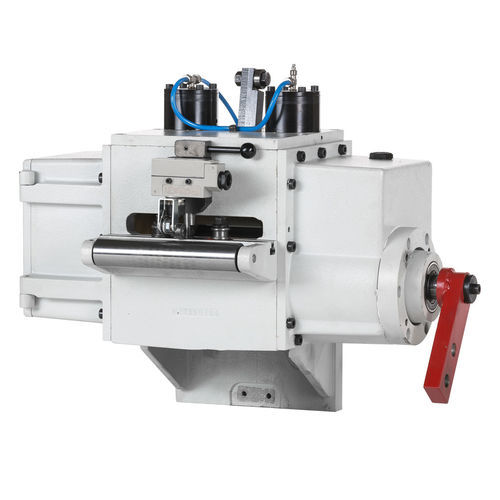

Unità di alimentazione manuale M100

I nostri alimentatori meccanici della serie M vengono prodotti nei modelli M100 ed M200, sono particolarmente indicati per l’alimentazione di nastri su presse meccaniche ad alta velocità, purché siano dotate di albero eccentrico passante necessario per l’applicazione del platorello di comando dell’alimentatore. Il comando di avanzamento viene fornito dalla rotazione dell’albero della pressa tramite asta e quindi in perfetto sincronismo con la discesa della mazza l’avanzamento e avviene in un arco di ampiezza pari a 180°. La regolazione della corsa di avanzamento si ottiene mediante l’eccentrico a slitta montato sul platorello, fissato all’albero eccentrico della pressa; la misurazione viene visualizzata in decimi di mm da un apposito visualizzatore. Il trascinamento tra rullo inferiore e superiore avviene tramite un quaterna di ingranaggi a bagno d’olio con ruota libera che permettono di avere una ottima precisione di rotazione anche con nastri di spessori diversi. La frenatura viene effettuata con un particolare dispositivo intermittente che provvede a frenare l’inerzia dei rulli e del materiale solo a fine avanzamento.
