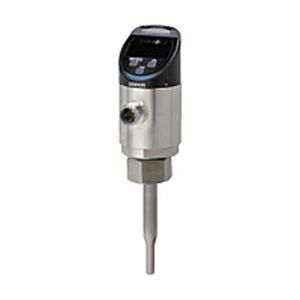

Sensore di portata termico E8FC series
volumetricoper liquidoper sistema di raffreddamento

Sensore di portata termico - E8FC series - OMRON - volumetrico / per liquido / per sistema di raffreddamento
Sensore di portata termico - E8FC series - OMRON - volumetrico / per liquido / per sistema di raffreddamento
Sensore di portata termico - E8FC series - OMRON - volumetrico / per liquido / per sistema di raffreddamento - immagine - 2
Sensore di portata termico - E8FC series - OMRON - volumetrico / per liquido / per sistema di raffreddamento - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
termico
Tipo
volumetrico
Applicazioni
per liquido, per il monitoraggio dei processi, per sistema di raffreddamento
Altre caratteristiche
compatto, con uscita analogica, con uscita digitale, intelligente, con misura di temperatura, con interfaccia IO-Link

Descrizione

Panoramica
  • Sensori di portata IoT che rilevano segnali di anomalie nell'acqua di raffreddamento, nei fluidi solubili in acqua e negli oli non solubili mediante misurazione simultanea di portata e temperatura nello stesso punto.


Concetto chiave
  • Monitorare la combinazione portata + temperatura in un unico punto per rilevare il degrado delle prestazioni di raffreddamento prima che si verifichino difetti o arresti improvvisi.
  • Display multi-sensing che indica la probabile causa combinando Portata+Temperatura e Pressione+Temperatura.


Applicazioni — Macchina per saldatura
Problemi
  • L'aumento della temperatura dell'acqua di raffreddamento riduce il raffreddamento delle punte di saldatura o dei trasformatori, causando surriscaldamento, deformazioni, difetti di saldatura e arresti imprevisti.
  • Il monitoraggio della sola portata non rileva l'aumento di temperatura.


Soluzione
  • La misurazione simultanea di portata e temperatura consente di rilevare segnali precoci prima che si verifichino deformazioni delle punte di saldatura o arresti improvvisi.


Applicazioni — Macchina di stampaggio
Problemi
  • Anche con un volume di portata adeguato, l'aumento della temperatura dell'acqua riduce le prestazioni di raffreddamento causando deformazioni, vuoti o altri difetti di stampaggio.
  • Il monitoraggio solo della portata non individua l'aumento della temperatura.


Soluzione
  • Misurare portata e temperatura nello stesso punto, quantificare le gamme ottimali e rilevare il degrado del raffreddamento senza dipendere dall'esperienza dell'operatore.
  • L'installazione di sensori multipli con LED permette di identificare rapidamente quale tubo è interessato e il tipo di anomalia.


Applicazioni — Forno di cementazione
Problemi
  • Requisiti più stringenti sulla resistenza dei pezzi richiedono prestazioni di raffreddamento stabili; portata e temperatura devono rimanere costanti.
  • L'installazione di termometri separati aumenta i costi di tubazione.


Soluzione
  • Il monitoraggio simultaneo della temperatura e della portata dell'acqua di raffreddamento mantiene prestazioni di raffreddamento ideali, assicurando finiture coerenti e maggiore resistenza dei pezzi.


Caratteristiche principali
  • Tecnologia multi-sensing: algoritmo termico di misura del flusso; la velocità di flusso è calcolata misurando la velocità di raffreddamento di un elemento riscaldato (Ta); la portata è ricavata dal diametro della tubazione.
  • Misura della temperatura: elemento Tb per la misurazione diretta della temperatura del fluido.
  • Display multi-sensing (brevetto in corso): valuta i valori combinati; colori del display configurabili in 3 schemi (+ spento).
  • Visualizzazione del valore relativo: mostra la variazione percentuale rispetto alla portata impostata (Smart Tuning per ambienti e liquidi variabili).
  • Visualizzazione per unità: conversione e visualizzazione in unità fisiche.
  • Funzione di scaling: adeguamento dei valori rilevati ai flussi di riferimento.
  • LED ad alta luminosità per visibilità in ambienti bui e dietro le apparecchiature.
  • Regolazione dell'angolo fino a 330° e visualizzazione inversa a 180° per montaggio e lettura flessibili.
  • Peak/Bottom Hold: acquisisce i valori al momento di un errore per analisi fuori sede.
  • Selezione NPN/PNP: polarità dell'uscita commutabile per semplificare la gestione del magazzino ricambi.
  • Uscita analogica a due canali: uscite simultanee portata/pressione e temperatura per sistemi con solo ingressi analogici.
  • Uscite di autodiagnosi: il sensore rileva e segnala errori di collegamento o malfunzionamenti.
  • Impostazione in batch tramite IO-Link: eseguire configurazioni di gruppo da un host per mantenere impostazioni coerenti durante la manutenzione.
  • Supporto di visualizzazione: raccolta dati e monitoraggio remoto con il software F-Scape senza integrazioni complesse.
  • Design compatto per montaggio in spazi ristretti; gamma ampliata di cavi e adattatori disponibile (venduti separatamente).
  • Struttura rimovibile per una pulizia e ispezione periodica semplificate.
  • Componenti a contatto con il liquido durevoli, progettati per lunga durata in ambienti liquidi.


Caratteristiche / specifiche tecniche
  • Famiglia / serie: E8FC
  • Tipo di prodotto: Sensore di portata IoT (misurazione simultanea di portata e temperatura)
  • Metodo di misura: Algoritmo termico di flusso (velocità calcolata tramite raffreddamento dell'elemento Ta; portata derivata dal diametro della tubazione)
  • Elemento di temperatura: Tb (misurazione diretta della temperatura del fluido)
  • Uscite: comunicazione IO-Link, uscite analogiche a due canali (portata/pressione e temperatura), uscita digitale selezionabile NPN/PNP
  • Display: LED multi-sensing con 3 schemi di colore (+ spento), visualizzazione del valore relativo (%), conversione unità
  • Funzioni: Smart Tuning, Scaling (aggiustamento al flusso di riferimento), Peak/Bottom Hold, uscite di autodiagnosi, impostazione in batch tramite IO-Link
  • Montaggio: regolazione angolare fino a 330°, visualizzazione inversa 180°, compatto per spazi ristretti
  • Manutenzione: struttura rimovibile facile da pulire
  • Accessori: gamma ampliata di cavi e adattatori disponibile (venduti separatamente); si raccomanda un restringitore in caso di pulsazione/vibrazione
  • Compatibilità visualizzazione: software F-Scape
  • Ultimo aggiornamento del contenuto sorgente: 1 agosto 2022
