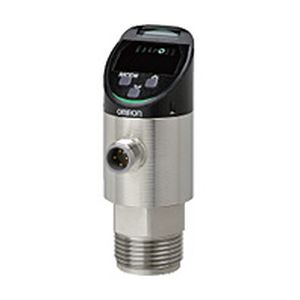

Sensore di pressione relativa E8PC series

piezoelettricoper ponte estensimetrico4-20 mA

Panoramica
Il OMRON E8PC è un sensore compatto multi-sensing che misura contemporaneamente pressione e temperatura nella stessa posizione e comunica tramite IO-Link. È progettato per il monitoraggio in linea di sistemi idraulici e dosatori di sigillante per rilevare precocemente anomalie e stabilizzare il processo.

Pressa — Problemi

• L'aumento della temperatura dell'olio idraulico ne riduce la viscosità.
• La riduzione della pressione idraulica causa variazioni nella qualità di pressatura.
• Il monitoraggio della sola pressione non individua le variazioni di viscosità dovute alla temperatura.

Pressa — Soluzione OMRON

• Combinare misure di pressione e temperatura per rilevare precocemente perdita di pressione e variazioni di viscosità.
• Quantificare gli intervalli ottimali di temperatura e pressione nello stesso punto di misura senza affidarsi solo all'esperienza degli operatori.
• Inviare i dati di condizione al PLC tramite IO-Link per allarmi e azioni correttive automatiche.

Centro di lavorazione — Problemi

• La temperatura dell'olio idraulico aumenta con cambi utensile ripetuti.
• Il deterioramento delle tenute provoca perdite di olio idraulico.
• Le cadute di pressione riducono la qualità di lavorazione.
• I sistemi idraulici suddivisi in sezioni rendono lungo il reperimento delle tenute degradate.

Centro di lavorazione — Soluzione OMRON

• Utilizzare l'aumento di temperatura come indicatore di possibili perdite o usura delle tenute.
• Monitorare le tendenze di temperatura per correlare il comportamento termico all'usura delle tenute.
• Installare più sensori su diverse tubazioni; il display LED e i dati IO-Link consentono di identificare rapidamente la linea interessata.

Distributore di sigillante — Problemi

• La quantità erogata varia alla stessa pressione perché la viscosità del sigillante cambia con la temperatura.
• È necessario controllare sia pressione che temperatura per erogazioni costanti.
• Lo spazio può essere insufficiente per installare due sensori separati.

Distributore di sigillante — Soluzione OMRON

• La misurazione simultanea di pressione e temperatura consente di rilevare le condizioni che causano variazioni di erogazione.
• Quantificare gli intervalli ottimali di pressione e temperatura di erogazione senza affidarsi all'abilità dell'operatore.
• Un singolo sensore multi-sensing salva spazio di installazione rispetto a due sensori separati.

Caratteristiche chiave

• Multi-sensing: misurazione simultanea di pressione e temperatura nello stesso punto.
• Rilevamento pressione: elemento piezoelettrico con superficie di rilevamento in ceramica ad alta durezza; rilevamento tramite variazione di resistenza della estensimetria.
• Rilevamento temperatura: elemento montato dietro l'elemento piezoelettrico per misurazione co-localizzata.
• Display multi-sensing (brevetto in corso): visualizza cause di anomalie monitorando Flow+Temperature e Pressure+Temperature; uscita verso PLC tramite IO-Link.
• Visualizzazione unità e funzione di scaling: converte unità e adatta i valori rilevati ai riferimenti applicativi.
• Display LED ad alta luminosità con pattern colore configurabili (3 pattern + spento).
• Regolazione angolare fino a 330° e visualizzazione invertita a 180° per montaggio flessibile.
• Funzioni Peak/Bottom Hold, selezione polarità NPN/PNP e uscite analogiche corrente a due canali.
• Autodiagnosi e impostazione batch dall'host tramite IO-Link per facilitare la manutenzione.
• Compatibile con il software di visualizzazione F-Scape per monitoraggio remoto senza programmazione complessa.
• Design compatto, facile da pulire e materiali a contatto con liquidi durevoli; opzioni di cavi e adattatori disponibili (venduti separatamente).

Specifiche

• Nome modello: E8PC.
• Principio di rilevamento (pressione): elemento piezoelettrico con superficie di rilevamento in ceramica ad alta durezza.
• Rilevamento temperatura: elemento montato dietro l'elemento piezoelettrico per misurazione simultanea nello stesso punto.
• Uscite: comunicazione IO-Link supportata; uscite analogiche di corrente a due canali per uscite simultanee di grandezze fisiche.
• Display LED: alta luminosità con pattern colore configurabili (3 colori + spento).
• Selezione polarità: NPN/PNP selezionabile tramite pulsante.
• Orientamento display: regolazione angolare 330°; visualizzazione invertita 180°.
• Funzioni: scaling (regolazione riferimento), Peak/Bottom Hold, autodiagnosi, impostazione batch dall'host tramite IO-Link.
• Accessori consigliati: adattatori dedicati (venduti separatamente); throttle raccomandato in presenza di pulsazioni/vibrazioni.
• Design: compatto, facile da pulire, parti a contatto con liquidi durevoli.
• Stato brevetto: display multi-sensing brevetto in corso (depositato in Giappone a luglio 2022).
