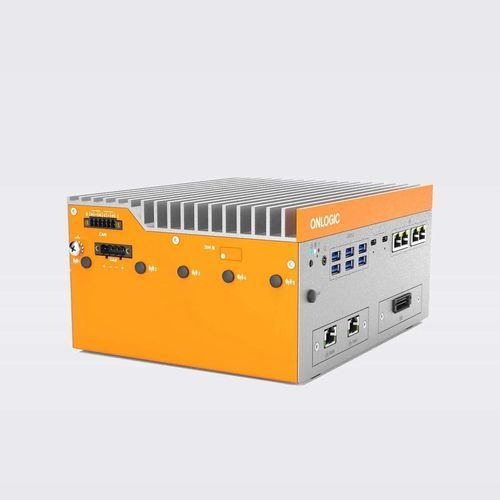

PC edge Helix 523

boxper rackcon montaggio VESA

Panoramica
OnLogic Helix 523 è un computer industriale fanless progettato per implementazioni edge che richiedono espansione modulare e connettività flessibile. Integra processori Intel® Core™ Ultra con due slot ModBay frontali per aggiungere moduli I/O specifici per l'applicazione.

Caratteristiche principali

• Doppia espansione ModBay per LAN (1 GbE/10 GbE), PoE, M12, USB e seriale
• Processori Intel Core Ultra per carichi AI in edge
• I/O frontale: 4x 2.5 GbE, 6x USB 3.2 Gen2 Tipo A, 2x Thunderbolt 4 (USB-C)

Prestazioni Intel Core Ultra
La piattaforma supporta processori Intel Core Ultra (Serie 1; Serie 2 prevista) ottimizzati per l'AI in edge. Supporto fino a 96 GB DDR5 (5600 MT/s), alloggiamenti M.2 (PCIe Gen4 e SATA) e opzioni con Intel vPro per gestione remota e funzionalità AMT.

Progettato per ambienti industriali
Design senza ventole e chassis compatto permettono montaggi DIN, a parete, VESA e in rack per installazioni con spazio limitato. Il sistema è conforme a standard EMC e di sicurezza e certificato per applicazioni industriali, medicali, veicolari, ferroviarie e marittime. Temperatura operativa: 0–50 °C.

Flessibilità I/O con ModBay
I due slot ModBay frontali consentono l'inserimento di moduli: 10 GbE, RJ45 PoE, M12 LAN/PoE, porte COM, CAN, DIO o espansione USB a seconda delle esigenze. Il pannello frontale include 4x 2.5 GbE, 6x USB 3.2 Gen2 Tipo A e 2x Thunderbolt 4; i pannelli laterali/posteriori offrono DisplayPort e opzioni COM/CAN/DIO aggiuntive.

Panoramica tecnica

• Modello: Helix 523
• Marca: OnLogic
• Linea hardware: Industrial (Fanless)
• Famiglia processori: Intel Core Ultra (Meteor Lake / Arrow Lake)
• Opzioni CPU: Core Ultra 5 125H, 135H; Core Ultra 7 165H
• Memoria: DDR5 fino a 96 GB, 5600 MT/s, dual channel
• I/O frontale: 6x USB 3.2 Gen2 Tipo A, 2x Thunderbolt 4, 4x 2.5 GbE, jack audio, pulsante di alimentazione
• I/O posteriore/opzionale: fino a 4x COM, CAN, DIO, 2x DisplayPort
• Espansione: 1x M.2 2280 M-Key (PCIe Gen4 x4), 1x M.2 B-Key, 2x slot ModBay frontali
• Storage: supporto M.2 2242/60/80 B-key e M-key
• Connettività: opzionale 4G LTE, Wi‑Fi, Bluetooth
• Sicurezza e gestione: TPM 2.0 (Infineon SLB9672), Intel vPro opzionale
• Dimensioni: 106 x 177 x 225 mm; Peso: 3,58 kg
• Alimentazione: 19–24 V DC tramite morsettiera a 4 poli
• Temperatura operativa: 0–50 °C
• Certificazioni: CE, FCC, UL/cULus, UKCA, RoHS, WEEE e standard EMC/industriali

Note
I controller LAN e la configurazione I/O variano in base alla CPU e ai moduli ModBay selezionati. Disponibilità di funzioni e certificazioni soggetta a configurazione e regione.

Specifiche tecniche

• Modello: Helix 523
• Marca: OnLogic
• Linea: Industrial (fanless)
• Processore: Intel® Core™ Ultra (secondo SKU)
• Memoria: DDR5 fino a 96 GB
• Storage: M.2 PCIe Gen4 e opzioni SATA
• I/O frontale: USB, Thunderbolt, LAN 2.5GbE
• Espansione: Doppia ModBay, slot M.2
• Alimentazione: 19–24 V DC (morsettiera 4 poli)
• Montaggio: DIN, parete, VESA, rack
