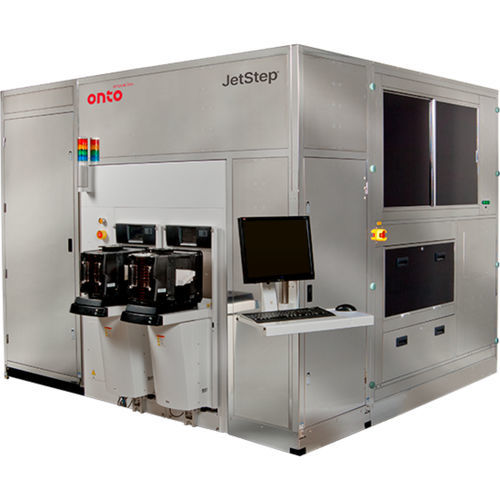

Sistema di litografia per l'industria dei semiconduttori JetStep® W2300

Il sistema JetStep W2300 è progettato per tutti i principali processi di confezionamento avanzati. Panoramica del prodotto Il sistema JetStep W2300 è stato progettato specificamente per affrontare le sfide del packaging avanzato. Poiché la risoluzione, la sovrapposizione e molte altre specifiche tecniche diventano sempre più stringenti e sofisticate per i processi di packaging avanzato dei semiconduttori, soddisfare i requisiti della litografia diventa una sfida. Grazie alle ottiche specializzate a grande campo e ai principali vantaggi del sistema, il sistema offre la massima produttività senza limitare la risoluzione e la sovrapposizione. Applicazioni - Imballaggio a livello di wafer fan-out (FOWLP) - Confezionamento su chip a livello di wafer (WLCSP) - Passaggio attraverso il silicio (TSV) - Interpositori - MEMS - LED - Substrati non standard Specifiche tecniche - La lente di proiezione e il sistema di illuminazione ad alta fedeltà offrono la più ampia finestra di processo per 2/2 - Impostazioni della lunghezza d'onda selezionabili dall'utente - Compensazione automatica dello spostamento della matrice per una registrazione superiore allo strato zero - Allineamento del retro - Il formato quadrato del reticolo da 6 pollici consente un reticolo efficiente dal punto di vista dei costi e un COO inferiore - Mandrino per reticolo a 6 gradi di libertà con regolazione automatica dell'ingrandimento per una registrazione precisa da strato a strato - Sistema di gestione e stoccaggio dei reticoli automatizzato con scambio rapido dei reticoli per massimizzare la produttività - Sistema di allineamento a riconoscimento di pattern completamente programmabile e flessibile - Autofocus "al volo" in tempo reale in ogni sito di esposizione per regolare automaticamente la messa a fuoco in base alla topologia - Sistema di gestione ambientale per mitigare la contaminazione da fab
