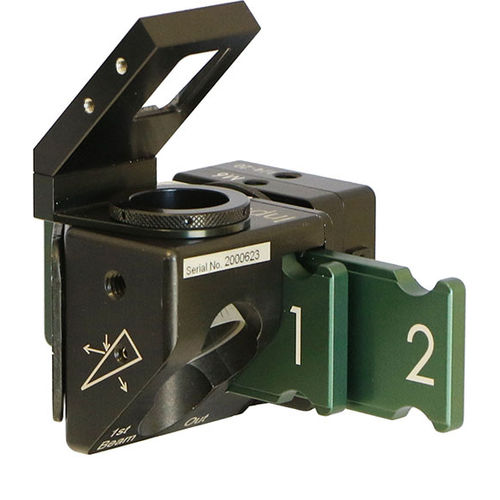

Separatore di fascio ottici LBS-300s Series

Filtri a densità neutra combinati e sistema ottico di campionamento a doppio fascio Descrizione L'attacco beam splitter LBS-300s per telecamere con montaggio a C, CS o Ophir permette di misurare raggi laser con diametri fino a 15 mm e potenze che vanno da 10 mWatt a ~400 Watt. Il campionatore del fascio è progettato in modo che la polarizzazione preferenziale l'effetto di selezione di un singolo cuneo viene annullato e l'immagine del fascio risultante viene corretta la polarizzazione per ripristinare la polarizzazione componenti del fascio originale. Il campionatore di fascio funziona riflettendo il fascio in ingresso dalle superfici frontali di una coppia di si incunea a 90 gradi nella telecamera. Circa il 99% del fascio viene trasmesso attraverso il campionatore di fascio con lo 0,01% passato alla macchina fotografica. Un set di filtri ND regolabili sono forniti per effettuare le regolazioni finali dell'intensità del fascio prima che raggiunga il imager della macchina fotografica. Se è necessaria un'ulteriore attenuazione, è possibile montare un cuneo esterno sulla porta d'ingresso, tuttavia questo 3° cuneo causare la selettività di polarizzazione quando il fascio è significativamente polarizzato in modo diverso nei piani S e P. Dietro c'è una filettatura 1.035-40 ogni cuneo lungo l'asse del fascio di uscita che può essere utilizzato per montare direttamente gli accessori con tubi di lenti da 1", come ad esempio i beam dumps o anche i sensori di potenza e di energia degli LBS-300. Specifica Interfaccia: C-mount Lunghezze d'onda raccomandate: LBS-300s-UV: 266 - 355nm, LBS-300s-VIS: 400-700nm, LBS-300s-NIR: 1064 nm , LBS-300s-BB: 190 - 1550nm Soglia di danno: LBS-300s-UV: 100 W/cm2 CW o 20 mJ/cm2 (impulso 10ns) LBS-300s-VIS: 50 W/cm2 CW o 1 J/cm2 (impulso 10ns) . LBS-300s-NIR: 50 W/cm2 CW o 1 J/cm2 (impulso 10ns) . LBS-300s-BB: Vedi scheda tecnica
