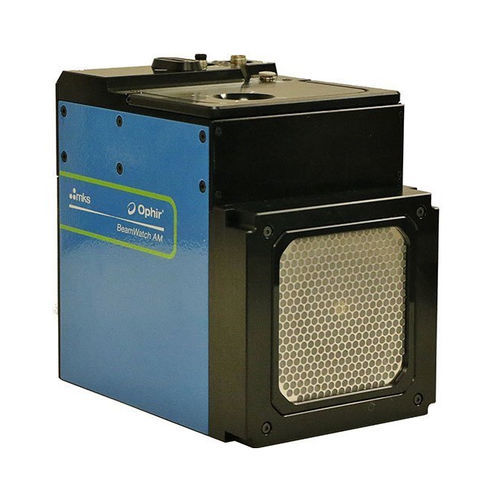

Analizzatore di raggio laser a camera BW-NIR-2-50-AM

in campo distante

BeamWatch AM è un sistema integrato di misurazione laser progettato per misurare i parametri critici del raggio laser per i sistemi di produzione additiva basati sul laser. BeamWatch AM fornisce misurazioni simultanee di più profili lungo la caustica del fascio nel campo visivo della telecamera (FOV). Le misurazioni in tempo reale sono eseguite a velocità video. Esse includono: - larghezza e posizione del waist (punto di messa a fuoco) - spostamento focale - centroide - M2 o K - divergenza - Prodotto dei parametri del fascio - Lunghezza di Rayleigh - potenza assoluta - Angolo di inclinazione Le prestazioni in tempo reale permettono anche di misurare lo spostamento focale dinamico durante l'avvio del laser. La tecnica di misurazione di BeamWatch AM si basa sulla diffusione di Rayleigh della luce laser da parte delle molecole di ossigeno e azoto nell'aria mentre il raggio si propaga attraverso il mezzo. La misurazione di questa luce diffusa fornisce una scansione equivalente del fascio laser nella direzione della vista osservata. La luce diffusa viene misurata utilizzando una telecamera convenzionale e sistemi di cattura delle immagini. BeamWatch AM include una telecamera per le misure spaziali e un sensore di potenza tracciabile NIST che fornirà un'analisi completa del profilo di densità di potenza del laser La telecamera visualizza simultaneamente, e in tempo reale, la caustica del fascio, compreso il campo vicino/fuoco/e lontano del fascio. Questa tecnica di misurazione include misure di Propagazione e M2 che aderiscono agli standard ISO 11146. Inoltre, e poiché tutte le misurazioni sono fatte in tempo reale, qualsiasi spostamento focale che si verifica durante i secondi critici di avvio è misurato e riportato.
