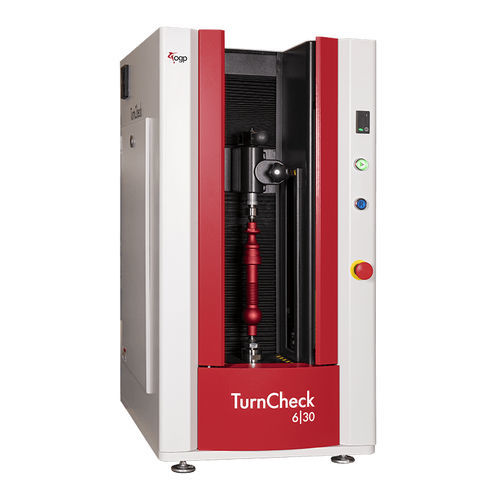

Apparecchio di misura delle dimensioni TurnCheck™ Series-6

otticoper albero

I sistemi TurnCheck™ Serie 6 sono strumenti ottici di precisione per la misurazione degli alberi progettati per gli ambienti di officina. Robusti e affidabili, i TurnCheck sono in grado di misurare pezzi fino a 300 mm di lunghezza. I sistemi TurnCheck Serie 6 includono: Sistema ottico completamente telecentrico e ad ampio campo visivo Capacità di misurare diametri fino a 60 mm e lunghezze fino a 300 mm Misure rapide e semplici di tutte le dimensioni critiche dei pezzi torniti, da lunghezze e diametri semplici a forme e raccordi di profilo avanzati Regolazione opzionale dell'angolo d'elica motorizzato di ±12,5° per misurare correttamente la forma del filetto Il software del sistema TurnCheck offre una tecnologia avanzata di analisi delle immagini per una misurazione ottica ad alta velocità. L'estrazione automatica delle caratteristiche individua e misura immediatamente tutte le caratteristiche del pezzo in un'unica scansione. TurnCheck offre misure rapide e precise di pezzi noti e sconosciuti senza programmazione o modello CAD. TurnCheck offre GD&T e best-fitting integrati e può produrre tutti i dati dei punti per analisi esterne o reverse engineering. Il gruppo della contropunta mobile è progettato per essere facilmente azionato con una sola mano per un allineamento meccanico di precisione del pezzo. Ulteriori kit di bloccaggio opzionali che si inseriscono nel mandrino consentono di lavorare pezzi non centrati.
