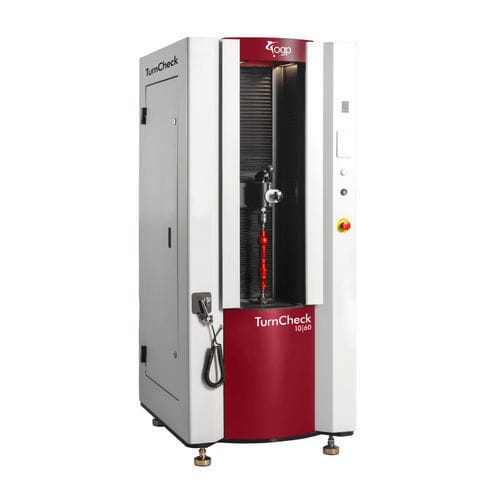

Macchina di misura di diametro TurnCheck™ Series-10

di cilindricitàdi lunghezzaottica

I sistemi TurnCheck™ Serie 10 offrono un modo semplice e veloce per misurare alberi, cilindri e altri pezzi torniti, rettificati o estrusi. È sufficiente posizionare il pezzo e premere GO. I sistemi TurnCheck Serie 10 sono strumenti di misura ottici di precisione progettati per gli ambienti di officina. I sistemi TurnCheck sono robusti e affidabili e sono in grado di gestire pezzi fino a 175 mm di diametro per 800 mm di lunghezza. TurnCheck scansiona e misura un pezzo in pochi secondi grazie al suo sistema ottico telecentrico ad ampio campo visivo. Con un campo visivo ampio 100 mm e una gamma verticale di 400, 600 o 800 mm, i sistemi TurnCheck Serie 10 possono gestire qualsiasi pezzo tornito o rettificato. Il software TurnCheck consente di misurare con facilità diametri, lunghezze, distanze, angoli, raggi, forma, posizione, cilindricità e runout, e può fornire dati puntuali per analisi esterne. Il gruppo della contropunta mobile è progettato per essere facilmente azionato con una sola mano per un allineamento meccanico di precisione del pezzo. Ulteriori kit di bloccaggio opzionali che si inseriscono nel mandrino consentono di lavorare pezzi non centrati. Il supporto di base in granito per la rotazione fornisce una base rigida e isola le vibrazioni.
