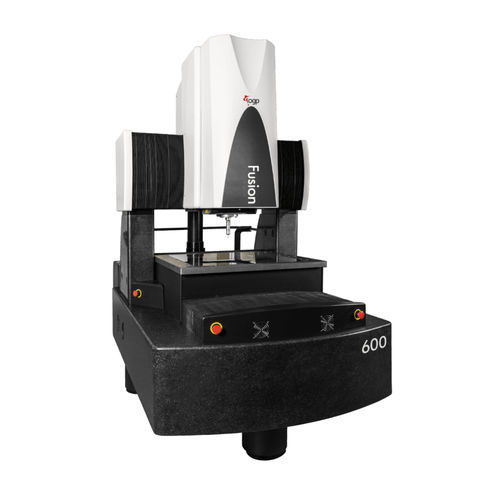

Sistema di misurazione del campo di visione (FOV) FUSION 600

a laserottico3D

I sistemi Fusion® 600 di OGP® sono sistemi multisensore a grande campo visivo (LFOV) con capacità 3D e alta precisione, con un ampio campo di misura di 600 x 560 x 300 mm. Ottica - Doppio percorso ottico con cambio istantaneo dell'ingrandimento tra un basso ingrandimento con area di visualizzazione di 100 mm e un alto ingrandimento per la misurazione di piccoli elementi e la messa a fuoco automatica, completamente telecentrica per la precisione dell'immagine. Piattaforma stabile - L'enorme base in granito e il ponte in Meehanite® termicamente stabile supportano prestazioni elevate con azionamenti a motore lineare. Versatilità multisensore - Sonda a contatto opzionale, sonda di scansione, laser TeleStar® TTL, sonda Rainbow e indici rotativi sul quarto e quinto asse. Tutti i sensori sono posizionati con precisione sulla linea centrale dell'ottica grazie al meccanismo di distribuzione rotazionale brevettato. Produttività - Software metrologico ZONE3 basato su CAD 3D, con funzioni integrate di AutoID e FeatureExtractor per misure one touch. L'elaborazione delle immagini a tutto campo e le telecamere ad alta velocità consentono di misurare istantaneamente intere scene
