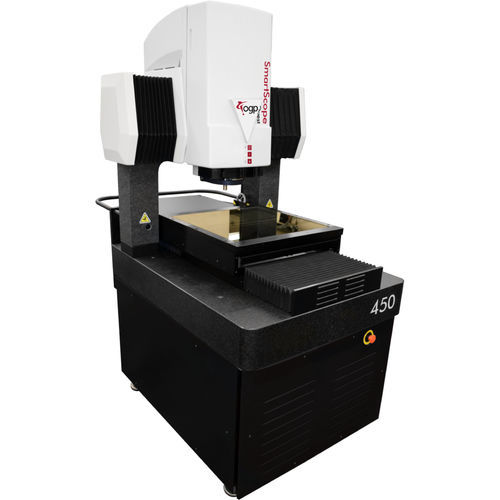

Macchina di misura a coordinate a portale SmartScope® Quest™ 450
a pontea sensore multiplo

Macchina di misura a coordinate a portale - SmartScope® Quest™ 450 - Optical Gaging Products - a ponte / a sensore multiplo
Macchina di misura a coordinate a portale - SmartScope® Quest™ 450 - Optical Gaging Products - a ponte / a sensore multiplo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a portale, a ponte
Tipo di tastamento
a sensore multiplo
Corsa X

450 mm
(17,72 in)

Corsa Y

450 mm, 610 mm
(17,72 in, 24,02 in)

Corsa Z

250 mm, 300 mm, 400 mm
(9,84 in, 11,81 in, 15,75 in)

Descrizione

SmartScope® Quest™ 450 è un sistema di misura multisensore 3D a coordinate da pavimento estremamente preciso. Sia il modello 450 che il modello 450 con corsa Y estesa sono progettati per misurare pezzi di grandi dimensioni o per accogliere attrezzature con più pezzi o indicizzatori rotanti. Una solida piattaforma a ponte in granito poggia su una robusta struttura di supporto in acciaio. In questo modo si ottiene una traslazione ad alta velocità dello stadio senza vibrazioni, massimizzando la produttività delle misure. Il design a ponte limita il movimento del pezzo misurato all'asse Y. Quest 450 offre: Video metrologia accurata - Ottiche telecentriche TeleStar® con zoom 10:1 per il massimo livello di prestazioni ottiche Illuminazione eccellente per le migliori misurazioni video - La luce del profilo standard, la luce superficiale coassiale e la luce SmartRing™ illuminano i pezzi da tutte le angolazioni Misura dimensionale multisensore Versatilità multisensore - Sonda a contatto opzionale, laser DRS™ fuori asse, laser interferometrico TeleStar TTL in asse, microsonde, sonda di scansione a contatto continuo SP25, testa di sonda motorizzata PH10 e indicizzatori rotanti sul 4° e 5° asse Ottica Standard 10:1 AccuCentric® TeleStar® zoom telecentrico a compensazione automatica, motorizzato; gamma di mag 0,8x - 8x, con fino a 10 posizioni calibrate; obiettivo 1,0x Opzionale Proiettore a griglia di messa a fuoco: Sorgente LED Lenti di ricambio: 0.45x, 0,5x, 2,0x, 4,0x Lenti laser: 0.45x, 0,5x, 2,0x, 4,0x Illuminazione Profilo monocromatico brevettato con corrispondenza numerica a LED, superficie coassiale TTL a LED, 8 settori/6 anelli SmartRing™ LED

---
