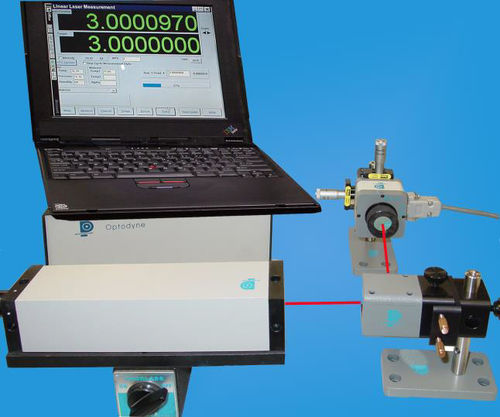

Sistema di calibratura laser SQ-500

per macchine

Questo è un pacchetto aggiuntivo al Sistema di calibrazione Laser MCV-500 per la misura delle componenti dell'errore Volumetrico, che comprendono 3 errori di posizione, 6 di rettilineità e 3 di quadratura. La combinazione è una via rapida ed efficiente per la misurazione della precisione volumetrica di tutto il volume di lavoro della macchina. Il software è in grado di generare files specifici per la compensazione, 6 errori bidirezionali di posizione i per generare le tabelle di compensazione volumetrica. Sono disponibili formati per la compensazione su Siemens 840D, Siemens 840, Fanuc, 16/18, 21, Fidia, Selca e molti altri. CARATTERISTICHE SALIENTI: • Laser a singola apertura a specchio piano come bersaglio • Misura gli errori Volumetrici con 4 semplici allinementi • Collezione automatica dei dati, analisi e generazione dei file di compensazione per mezzo di un semplice Software Windows • Misure rapide ed efficienti PRINCIPALI APPLICAZIONI: • Calibrazione volumetrica e compensazione di macchine utensili CNC e di misura CMM • Misura in macchina • Identificazione delle sorgenti di errore • Misura rapida della precisione volumetrica
